هلدر روتراش چیست و چه کاربردی دارد؟



تصور کنید یک شمش فولادی آلیاژی گران‌قیمت روی سه‌نظام دستگاه تراش CNC شما با سرعت چند هزار دور در دقیقه در حال چرخش است. هدف شما تراشیدن سطح بیرونی این قطعه، رساندن آن به دقیق‌ترین ابعاد میکرونی و ایجاد یک سطح کاملاً صیقلی است. در این شرایط خشن، پر از اصطکاک و مملو از تنش‌های مکانیکی، تنها یک قطعه است که نیروی عظیم و پیشروی اسپیندل دستگاه را به لبه‌ی ظریف و شکننده الماس منتقل می‌کند؛ ابزاری قدرتمند که بدون آن، تمام فرآیند ماشین‌کاری با شکست مواجه می‌شود.

فهرست مطالب

1. هلدر روتراش دقیقاً چیست و چه وظیفه‌ای دارد؟

2. چرا کیفیت ابزار در عملیات ماشین‌کاری تا این حد سرنوشت‌ساز است؟

3. انواع هلدر روتراش در صنعت ماشین‌کاری کدامند؟

4.  کاربردهای اصلی هلدر روتراشی در صنایع مختلف چیست؟

5. هنگام خرید هلدر روتراش به چه فاکتورهای مهندسی باید توجه کنیم؟

6. چه عواملی بر قیمت هلدر روتراش تاثیر می‌گذارند؟

7. چرا سایت ابزار ماتریس بهترین مرجع برای تامین تجهیزات تراشکاری است؟

8. سوالات متداول

هلدر روتراش دقیقاً چیست و چه وظیفه‌ای دارد؟

در ادبیات تخصصی ماشین‌کاری، به عملیات براده‌برداری از سطح بیرونی یک قطعه‌کار استوانه‌ای در حال چرخش، «روتراشی» گفته می‌شود. برای انجام این عملیات روی ماشین‌های تراش دستی (منوال) یا دستگاه‌های پیشرفته سی‌ان‌سی (CNC)، شما به یک تکیه‌گاه بی‌نهایت نیاز دارید تا ابزار برشی را به سمت قطعه هدایت کند. این تکیه‌گاه، همان هلدر روتراش خارجی نام دارد.

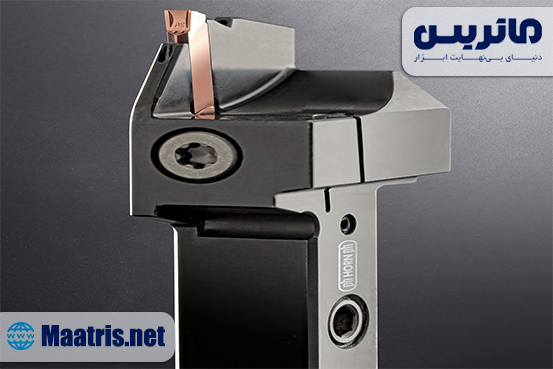

این ابزار در واقع یک شفت فولادی بسیار مقاوم، آلیاژی و سخت‌کاری شده است که روی تورت (Turret) یا قلم‌گیر دستگاه تراش قفل می‌شود. وظیفه اصلی این قطعه، ایجاد یک نشیمنگاه کاملاً بی‌نقص و دقیق برای الماس (اینسرت) تراشکاری است. هلدر باید الماس را در یک زاویه کاملاً مشخص نسبت به محور قطعه‌کار (زاویه ورود و زاویه آزاد) میخکوب کند. زمانی که دستگاه تراش نیروی پیشروی را اعمال می‌کند، این هلدر است که باید در برابر فشارهای خمشی و شعاعی مقاومت کرده و اجازه ندهد لبه برشی از مسیر خود منحرف شود.

چرا کیفیت ابزار در عملیات ماشین‌کاری تا این حد سرنوشت‌ساز است؟

عملیات روتراشی یک فرآیند ساده نیست؛ در این فرآیند ما با پدیده‌هایی نظیر اصطکاک شدید، دمای بسیار بالا (گاهی تا مرز سرخ شدن براده) و نیروهای دینامیکی پیچیده مواجه هستیم. اگر هلدر شما از کیفیت لازم برخوردار نباشد، نشیمنگاه آن پس از مدت کوتاهی گشاد شده و الماس در جای خود دچار لقی میکرونی می‌شود. این لقی شاید با چشم غیرمسلح دیده نشود، اما باعث ایجاد ارتعاش در حین کار می‌گردد. ارتعاش، قاتل خاموش اینسرت‌های کاربایدی و سرامیکی است و باعث لب‌پر شدن یا شکستن کامل آن‌ها در همان ثانیه‌های ابتدایی درگیری با فلز می‌شود. یک هلدر باکیفیت، با استفاده از آلیاژهای دمپ‌کننده (خنثی‌کننده لرزش) و سیستم‌های گیرش قدرتمند، این تنش‌ها را به صفر می‌رساند.





انواع هلدر روتراش در صنعت ماشین‌کاری کدامند؟

تنوع بی‌نظیر قطعات صنعتی ایجاب می‌کند که ابزارهای ما نیز برای دسترسی به مقاطع مختلف، هندسه‌ها و زوایای متفاوتی داشته باشند. به طور کلی و بر اساس نوع باربرداری و استراتژی ماشین‌کاری، این تجهیزات به دسته‌های زیر تقسیم می‌شوند:

1. هلدرهای مخصوص خشن‌تراشی

هنگامی که با یک شمش فولادی خام، یک قطعه ریخته‌گری شده با سطح ناهموار یا متریال‌های سخت‌تراش روبه‌رو هستید، هدف اصلی شما برداشتن بیشترین حجم براده در کمترین زمان ممکن است. در این حالت، شما باید از Rough Turning Holder استفاده کنید. این ابزارها دارای بدنه‌ای فوق‌العاده حجیم و صلب هستند و معمولاً از سیستم‌های قفل‌کننده بسیار قدرتمند (مثل سیستم روبنددار یا کلمپی دوگانه) بهره می‌برند تا الماس‌های ضخیم را در برابر شوک‌های ناشی از عمق برش بالا به طور کامل مهار کنند. در این عملیات، تمرکز بر روی قدرت و سرعت است، نه کیفیت نهایی سطح.

2. هلدرهای مخصوص پیشانی‌تراشی

همیشه قرار نیست سطح بیرونی شفت را بتراشیم؛ گاهی اوقات نیاز داریم پیشانی قطعه‌کار (بخش انتهایی آن) را کاملاً تخت، گونیا و صیقلی کنیم. در این حالت، ابزار برشی باید در راستای عمود بر محور چرخش قطعه حرکت کند. یک Facing Holder به گونه‌ای طراحی و زاویه‌بندی شده است که در حین حرکت به سمت مرکز قطعه‌کار، کمترین درگیری مخرب را داشته باشد و بدون ایجاد لرزش، یک سطح کاملاً صاف و پرداخت‌شده را برای شما به ارمغان بیاورد.

3. هلدر روتراشی اینسرت خور

در کارگاه‌های صنعتی مدرن، دوران استفاده از قلم‌های فولادی جوشی که نیاز به ساعت‌ها سنگ‌زنی و تیز کردن مجدد داشتند، به سر آمده است. امروزه هلدر روتراشی اینسرت خور استانداردی بلامنازع در صنعت به شمار می‌رود. در این سیستم پیشرفته، الماس برشی (اینسرت) که دارای لبه‌های متعدد است، به وسیله یک پیچ یا روبند روی هلدر نصب می‌شود. زمانی که یک لبه الماس کند می‌شود، اپراتور تنها در چند ثانیه پیچ را شل کرده، الماس را چرخانده و از لبه تیزِ بعدی استفاده می‌کند. این ویژگی، زمان توقف خط تولید (Downtime) را به حداقل رسانده و دقت ابعادی دستگاه را به طرز چشمگیری حفظ می‌کند.

برای درک بهتر تفاوت استراتژی‌های ماشین‌کاری، در جدول زیر ویژگی‌های دو عملیات پرکاربرد را مقایسه کرده‌ایم:





کاربردهای اصلی هلدر روتراشی در صنایع مختلف چیست؟

محدوده استفاده از این تجهیزات استراتژیک، بسیار فراتر از یک کارگاه کوچک تراشکاری است. از صنایع خودروسازی گرفته تا حساس‌ترین بخش‌های صنعت هوافضا، همگی به ماشین‌کاری دقیق متکی هستند. در صنعت خودروسازی، ماشین‌کاری شفت‌های انتقال قدرت، میل‌لنگ‌ها و اجزای گیربکس با استفاده از هلدرهای روتراش انجام می‌شود تا محل قرارگیری بلبرینگ‌ها و کاسه‌نمدها کاملاً کالیبره باشد.

در صنایع نفت، گاز و پتروشیمی برای تولید شیرآلات صنعتی عظیم و اتصالات لوله‌کشی فشار قوی، از این ابزارها برای براده‌برداری متریال‌های ضداسید و استیل‌های گرید بالا استفاده می‌گردد. همچنین در صنعت ساخت تجهیزات پزشکی برای فرم‌دهی قطعات تیتانیومی و ایمپلنت‌ها، و در ماشین‌سازی عمومی برای تولید محورها و جک‌های هیدرولیک، هلدرهای روتراشی خارجی برای رساندن قطر قطعات به سایز نهایی، ابزاری روزمره و غیرقابل جایگزین هستند.

هنگام خرید هلدر روتراش به چه فاکتورهای مهندسی باید توجه کنیم؟

انتخاب یک ابزار برشی، تصمیمی است که مستقیماً روی راندمان کارگاه و هزینه‌های نهایی شما تاثیر می‌گذارد. اگر قصد خرید هلدر روتراش دارید، حتماً چک‌لیست تخصصی زیر را پیش از ثبت سفارش بررسی کنید تا از خسارات احتمالی جلوگیری نمایید:

اولین فاکتور حیاتی، بررسی دقیق ابعاد شفت  است. مقطع هلدر (مثلاً سایز 20 در 20 یا 25 در 25 میلی‌متر) باید بدون هیچ‌گونه لقی یا نیازی به اعمال فشار غیرطبیعی، درون شیار قلم‌گیر یا تورت دستگاه تراش شما جای بگیرد. عدم تطابق ابعاد باعث می‌شود ارتفاع مرکز ابزار به هم خورده و الماس نتواند برش استانداردی انجام دهد.

فاکتور دوم، توجه به نوع متریال قطعه‌کار و هندسه اینسرت است. هلدرها منحصراً برای شکل‌های خاصی از الماس (مانند لوزی، مثلث، مربع و...) طراحی می‌شوند. شما باید هلدری را انتخاب کنید که الماس‌های سازگار با آن، هم برای جنس قطعه شما (آلومینیوم، چدن یا استیل) مناسب باشند و هم به وفور در بازار ایران یافت شوند تا برای تامین مواد مصرفی به مشکل برخورد نکنید.

فاکتور سوم، تکنولوژی خنک‌کاری است. اگر با متریال‌های سخت‌تراش سر و کار دارید یا قصد تولید انبوه دارید، به شدت توصیه می‌شود از هلدرهایی استفاده کنید که دارای مجاری خنک‌کاری داخلی (Through-Coolant) هستند. این هلدرها آب‌صابون را با فشار بالا مستقیماً به نقطه درگیری الماس و فلز شلیک کرده و عمر ابزار را تا سه برابر افزایش می‌دهند.





چه عواملی بر قیمت هلدر روتراش تاثیر می‌گذارند؟

هنگام استعلام قیمت هلدر روتراش در بازار ابزارآلات، متوجه نوسانات و اختلاف قیمت‌های قابل توجهی بین مدل‌های مختلف خواهید شد. این تفاوت قیمت ناشی از چیست؟ اولین و بدیهی‌ترین عامل، برند سازنده و کشور مبدا است. برندهای اورجینال اروپایی، ژاپنی و تایوانی به دلیل استفاده از شمش‌های فولاد ابزار بسیار مرغوب و انجام فرآیندهای دقیقِ عملیات حرارتی، صلبیت فوق‌العاده‌ای دارند و طبیعتاً از نمونه‌های کپی یا متفرقه گران‌تر هستند.

عامل دوم، پیچیدگی در طراحی نشیمنگاه و سیستم قفل‌کننده است. هلدرهایی که از سیستم‌های کلمپ دوگانه برای گیرش الماس استفاده می‌کنند یا به مجاری خنک‌کاری داخلی مجهز شده‌اند، هزینه تولید به مراتب بالاتری دارند. با این حال، همیشه به عنوان یک قانون طلایی در مهندسی ساخت و تولید به یاد داشته باشید: خرید یک هلدر ارزان‌قیمت، بی‌کیفیت و غیراستاندارد، با خرد کردن روزانه ده‌ها الماس گران‌قیمت کاربایدی و افزایش زمان ماشین‌کاری، هزینه‌های پنهان بسیار سنگین‌تری را به خط تولید شما تحمیل خواهد کرد.

چرا سایت ابزار ماتریس بهترین مرجع برای تامین تجهیزات تراشکاری است؟

ما در فروشگاه آنلاین ابزار ماتریس با سال‌ها تجربه در دل صنعت، به خوبی می‌دانیم که حتی چند ساعت توقف خط تولید به دلیل کمبود ابزار یا استفاده از تجهیزات نامرغوب، چقدر می‌تواند برای یک کارگاه زیان‌ده باشد. به همین دلیل، مجموعه‌ای دست‌چین شده، بی‌نظیر و کامل از انواع ابزارهای براده‌برداری را از معتبرترین برندهای کلاس جهانی برای شما صنعتگران عزیز گردآوری کرده‌ایم.

خرید از سایت ابزار ماتریس، به معنای دسترسی مستقیم و بدون واسطه به تجهیزات اصیل صنعتی است. ما تضمین اصالت صددرصدی کالا، ارائه مشخصات ابعادی و کاتالوگ‌های فنی دقیق، و قیمت‌گذاری‌های کاملاً دست‌اول را حق مسلم مشتریان خود می‌دانیم. تمامی محصولاتی که در دسته‌بندی ابزارآلات تراشکاری مشاهده می‌کنید، در انبار مجموعه موجود بوده و بلافاصله پس از ثبت نهایی سفارش، با سریع‌ترین روش‌های پستی به سراسر کشور ارسال می‌گردند تا دستگاه‌های CNC شما همواره با بالاترین راندمان به کار خود ادامه دهند.

سوالات متداول

1. آیا می‌توان از یک هلدر روتراش برای همزمان برای عملیات خشن‌تراشی و پرداخت (Finishing) استفاده کرد؟

از لحاظ تئوری بله، اما از نظر اصول مهندسی ماشین‌کاری به هیچ وجه توصیه نمی‌شود. هلدرهای خشن‌تراشی برای مقاومت در برابر شوک طراحی شده‌اند و کیفیت سطح بالایی ارائه نمی‌دهند. برای رسیدن به صافی سطح ایده‌آل در مرحله پرداخت نهایی، باید از هلدرهایی با زاویه ورود متمایل‌تر و اینسرت‌های ظریف‌تر استفاده کنید.

2. چرا اینسرت‌های مصرفی روی هلدر روتراش من به سرعت می‌شکنند یا لب‌پر می‌شوند؟

این مشکل شایع، دلایل متعددی نظیر پیشروی نامناسب یا سرعت دورانی غلط دارد؛ اما اگر تنظیمات دستگاه درست باشد، مقصر اصلی هلدر شماست. فرسودگی نشیمنگاه هلدر، دفرمه شدن زیرسری، یا از بین رفتن رزوه پیچ قفل‌کننده باعث می‌شود الماس در حین کار دچار لرزش میکرونی شده و به سرعت خرد شود.

3. تفاوت اصلی هلدرهای چپ‌تراش (Left-hand) و راست‌تراش (Right-hand) چیست و کدام را باید بخرم؟

این تفاوت مستقیماً به معماری دستگاه تراش شما، جهت چرخش اسپیندل (M03 یا M04) و راستای براده‌برداری بستگی دارد. به طور استاندارد در اکثر ماشین‌های تراش، براده‌برداری از سمت مرغک به سمت سه‌نظام انجام می‌شود که نیازمند هلدر راست‌تراش است؛ اما در قطعات خاص یا ماشین‌هایی با تورت‌های معکوس، هلدرهای چپ‌تراش کاربرد دارند.
