هلدر گام زنی چیست؟ راهنمای تخصصی خرید هلدر رزوه تراشی + بررسی قیمت

فهرست مطالب

  1. مکانیزم عملکرد هلدر گام زنی

2. چرا کیفیت هلدر رزوه در ماشین‌کاری تا این حد حیاتی است؟

3. معرفی انواع هلدر رزوه‌تراشی در صنعت

4. آناتومی و اجزای داخلی هلدر اینسرت رزوه

5. راهنمای گام‌به‌گام و تخصصی خرید هلدر رزوه تراشی

6. بررسی عوامل موثر بر قیمت هلدر گام زنی

7. مزایای خرید تجهیزات تراشکاری از ابزار ماتریس

8. سوالات متداول



مکانیزم عملکرد هلدر گام زنی

در صنعت ماشین‌کاری، ایجاد شیارهای مارپیچ روی سطوح استوانه‌ای برای کاربردهایی نظیر اتصال قطعات (پیچ و مهره)، انتقال حرکت (ماردون‌ها) و آب‌بندی لوله‌ها انجام می‌شود. برای اینکه الماس بتواند این شیارها را با عمق و زاویه دقیق ایجاد کند، به یک بستر فوق‌العاده محکم نیاز دارد. هلدر رزوه‌تراشی دقیقاً همین بستر است.

این ابزار یک شفت فولادیِ آلیاژی و سخت‌کاری شده است که روی قلم‌گیر دستگاه تراش دستی یا CNC بسته می‌شود. وظیفه اصلی آن، نگهداری الماس اینسرت در یک زاویه کاملاً مشخص نسبت به محور قطعه کار است. در حین چرخش قطعه، هلدر با یک نرخ پیشروی دقیق که با گام رزوه هماهنگ است، به موازات محور حرکت کرده و براده‌برداری را انجام می‌دهد. کوچکترین ضعف در ساختار این هلدر، باعث ایجاد پدیده "چتر" (Chatter) یا ارتعاش شده و سطح رزوه را کدر و ناصاف می‌کند.



چرا کیفیت هلدر رزوه در ماشین‌کاری تا این حد حیاتی است؟

شاید از خود بپرسید که چرا نمی‌توان از هلدرهای روتراشی معمولی برای این کار استفاده کرد؟ عملیات گام زنی دینامیک بسیار متفاوتی دارد. در این عملیات، الماس به جای یک نقطه، با دو یا سه لبه‌ی خود به صورت همزمان با قطعه کار درگیر می‌شود. این درگیری چندجانبه، فشار شعاعی و محوری بسیار سنگینی به ابزار وارد می‌کند.

یک هلدر رزوه باکیفیت، با استفاده از سیستم‌های قفل‌کننده قدرتمند (مثل سیستم‌های روبنددار یا پیچیِ تخصصی)، اجازه کوچکترین حرکت میکرونی را به الماس نمی‌دهد. علاوه بر این، در رزوه تراشی ما با مفاهیمی مثل زاویه تمایل (Helix Angle) مواجه هستیم که هلدرهای تخصصی با داشتن قطعه‌ای به نام "زیرسری"، این زاویه را به بهترین شکل اصلاح می‌کنند تا سایش الماس به حداقل برسد.









معرفی انواع هلدر رزوه‌تراشی در صنعت

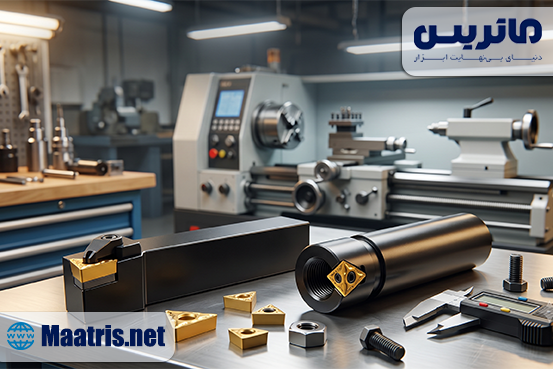

تنوع قطعات صنعتی ایجاب می‌کند که ابزارهای متفاوتی برای دسترسی به سطوح مختلف داشته باشیم. به طور کلی، ابزارهای این حوزه به دو شاخه اصلی تقسیم‌بندی می‌شوند:



1. هلدر گام زنی خارجی

همان‌طور که از نام آن پیداست، از این ابزار برای ایجاد دندانه‌های مارپیچ روی سطح بیرونی شفت‌ها، لوله‌ها و میلگردها استفاده می‌شود. هلدر گام زنی خارجی معمولاً دارای یک شفت با مقطع مربعی یا مستطیلی (مثلاً سایز 20 در 20 یا 25 در 25 میلی‌متر) است. این طراحی چهارگوش باعث می‌شود تا ابزار با بالاترین سطح اتکا در تورت دستگاه CNC قفل شده و صلبیت بی‌نظیری در برابر نیروهای برشی رو به پایین داشته باشد.



2. هلدر گام زنی داخلی

وقتی نیاز دارید داخل یک مهره، بوش یا سیلندر را رزوه کنید، باید از ابزاری استفاده کنید که توانایی ورود به داخل سوراخ را داشته باشد. هلدر گام زنی داخلی دارای بدنه استوانه‌ای (شفت گرد) است. کار با این ابزارها چالش‌برانگیزتر است؛ زیرا به دلیل طول آزادِ بیشتر (Overhang) که برای نفوذ به عمق قطعه نیاز دارند، به شدت مستعد لرزش هستند. به همین دلیل در ساخت نمونه‌های باکیفیتِ این هلدرها، گاهی از فلزات سنگین یا کارباید برای خنثی کردن ارتعاش استفاده می‌شود.

در بسیاری از کاتالوگ‌های فنی و منابع صنعتی، از این ابزارها با عناوین دیگری مانند هلدر رزوه‌زنی یا ابزار برش رزوه نیز یاد می‌شود که همگی به همین مکانیزم براده‌برداری اشاره دارند.



آناتومی و اجزای داخلی هلدر اینسرت رزوه

یک هلدر تخصصی صرفاً یک تکه آهنِ ماشین‌کاری شده نیست. سیستم‌های مدرن دارای اجزای ظریفی هستند که عملکرد آن‌ها را تضمین می‌کند. مهم‌ترین بخش یک هلدر اینسرت رزوه، نشیمنگاه یا پاکت (Pocket) آن است.

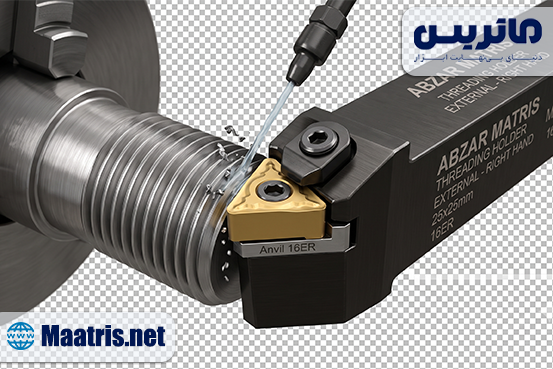

در زیر الماس رزوه‌تراشی، قطعه‌ای تعویض‌شو به نام زیرسری  قرار می‌گیرد. وظیفه زیرسری این است که به الماس شیب بدهد. از آنجایی که رزوه‌ها مارپیچ هستند، الماس باید دقیقاً در راستای شیب این مارپیچ قرار بگیرد تا لبه‌های برشی آن به طور مساوی با فلز درگیر شوند. اگر از هلدرهای ارزان‌قیمت بدون زیرسری استفاده کنید، یک طرف الماس به شدت ساییده شده و طرف دیگر سالم می‌ماند که این امر هزینه‌های مصرفی کارگاه را به شدت بالا می‌برد. مکانیزم قفل‌کننده (Clamp یا Screw) نیز وظیفه دارد الماس را روی این زیرسری میخکوب کند.



راهنمای گام‌به‌گام و تخصصی خرید هلدر رزوه تراشی

انتخاب ابزار برشی، یک تصمیم مهندسی است که مستقیماً روی سودآوری پروژه شما تاثیر می‌گذارد. اگر قصد خرید هلدر رزوه تراشی دارید، چک‌لیست فنی زیر را حتماً در نظر بگیرید:

• تطابق ابعاد با قلم‌گیر دستگاه: سایز شفت هلدر باید بدون هیچ‌گونه لقی یا فشاری داخل قلم‌گیر دستگاه شما بنشیند. ابعاد استاندارد باعث می‌شود تنظیم ارتفاع مرکز  که در رزوه‌زنی حیاتی است، به درستی انجام شود.
• سایز اینسرت پشتیبانی‌شونده: هلدرها معمولاً بر اساس سایز الماس (مانند سایز 11، 16 یا 22) دسته‌بندی می‌شوند. پرکاربردترین سایز در صنعت ایران سایز 16 (16ER برای خارجی و 16IR برای داخلی) است. هلدری بخرید که الماس‌های آن به وفور در بازار یافت شود.
• جهت تراش (راست‌گرد یا چپ‌گر): بر اساس نوع رزوه‌ای که می‌خواهید ایجاد کنید (راست‌گرد یا چپ‌گرد) و همچنین موقعیت قرارگیری ابزار روی دستگاه، باید بین هلدرهای Right-hand و Left-hand انتخاب درستی داشته باشید.
• تکنولوژی خنک‌کاری: برای عملیات سنگین و متریال‌های سخت‌تراش مثل استیل 316، استفاده از هلدرهایی که مسیر خنک‌کاری داخلی (آب‌صابون از درون هلدر به لبه برشی پاشیده می‌شود) دارند، عمر اینسرت را به شکل چشمگیری افزایش می‌دهد.



برای درک بهتر، مقایسه ساده‌ای بین ابزارهای معمولی و تخصصی انجام داده‌ایم:



بررسی عوامل موثر بر قیمت هلدر گام زنی

بودجه‌بندی برای تجهیز کارگاه همیشه چالش‌برانگیز است. هنگام استعلام قیمت هلدر گام زنی متوجه می‌شوید که بازه قیمتی بسیار گسترده است. اما چه چیزی این تفاوت قیمت را رقم می‌زند؟

اولین فاکتور، برند و تکنولوژی ساخت است. برندهای اروپایی و تایوانی معتبر، از آلیاژهای فولادی خاصی استفاده می‌کنند که ارتعاش را دمپ (خنثی) می‌کند؛ همین موضوع هزینه تولید را بالا می‌برد. عامل دوم، نوع هلدر است. هلدرهای گام زنی داخلی (مخصوصاً سایزهای بلند برای سوراخ‌های عمیق) به دلیل نیاز به مقاومت خمشی بیشتر، معمولاً گران‌تر از نمونه‌های خارجی هستند. همچنین، هلدرهایی که به سیستم پاشش آب‌صابون داخلی مجهز شده‌اند، قیمت بالاتری دارند.

اما یک اصل مهندسی را هرگز فراموش نکنید: خرید یک هلدر ارزان‌قیمت، صرفه‌جویی نیست! وقتی یک هلدر بی‌کیفیت باعث شکسته شدن روزانه چندین الماس گران‌قیمت کاربایدی شود و زمان تولید را افزایش دهد، متوجه می‌شوید که یک ابزار استاندارد چقدر مقرون‌به‌صرفه‌تر است.





مزایای خرید تجهیزات تراشکاری از ابزار ماتریس

ما در فروشگاه آنلاین ابزار ماتریس، دغدغه‌های صنعتگران و تراشکاران حرفه‌ای را به خوبی می‌شناسیم. توقف خط تولید به دلیل خرابی ابزار یا نایاب بودن یک سایز خاص، می‌تواند خسارات سنگینی به همراه داشته باشد.

به همین دلیل، ما مجموعه‌ای بی‌نظیر، دست‌چین شده و کامل از انواع هلدرهای تخصصی رزوه را از معتبرترین برندهای جهانی گردآوری کرده‌ایم. با خرید از سایت ابزار ماتریس، شما از تضمین اصالت کالا، کاتالوگ‌های فنی دقیق و مهم‌تر از همه، قیمت‌گذاری دست‌اول و بدون واسطه بهره‌مند می‌شوید. تمامی محصولاتی که در دسته‌بندی ابزارآلات براده‌برداری مشاهده می‌کنید، در انبار ما موجود بوده و آماده ارسال فوری به سراسر کشور هستند تا دستگاه‌های CNC و منوال شما حتی یک روز هم بدون ابزار نمانند.



سوالات متداول

1. آیا می‌توان با یک هلدر گام زنی، هم رزوه‌های متریک و هم رزوه‌های اینچی  تولید کرد؟

بله. هلدر صرفاً وظیفه نگهداری را بر عهده دارد. نوع پروفیل رزوه (متریک، اینچی، ذوزنقه‌ای و...) به شکل لبه‌ی برشی الماس (اینسرت) بستگی دارد. با خرید یک هلدر استاندارد، می‌توانید با تعویض الماس، انواع مختلفی از رزوه‌ها را تراشکاری کنید.

2. چرا در حین رزوه‌تراشی صدای ناهنجار سوت کشیدن (لرزش) شنیده می‌شود و سطح کار خراب می‌شود؟

این پدیده به دلیل عدم صلبیت سیستم اتفاق می‌افتد. دلایل اصلی آن عبارتند از: استفاده از هلدر گام زنی داخلی بیش از حد بلند برای یک سوراخ کم‌عمق، گشاد شدن نشیمنگاه هلدر به دلیل استفاده طولانی‌مدت، یا تنظیم نبودن ارتفاع ابزار نسبت به مرکز قطعه کار.

3. تفاوت اصلی بین هلدر راست‌تراش  و چپ‌تراش در چیست؟

این انتخاب به نحوه بسته شدن ابزار روی دستگاه و جهت چرخش اسپیندل بستگی دارد. هلدرهای راست‌تراش برای حرکت ابزار از سمت مرغک به سمت سه‌نظام (حالت استاندارد) طراحی شده‌اند، در حالی که هلدرهای چپ‌تراش برای دور شدن از سه‌نظام یا تراشکاری با چرخش معکوس اسپیندل استفاده می‌شوند.

4. برای استعلام به‌روزترین قیمت و خرید هلدر رزوه تراشی چه باید کرد؟

فرآیند خرید در سایت ابزار ماتریس بسیار ساده است. کافیست به بخش ابزارآلات تراشکاری و دسته‌بندی هلدرها مراجعه کنید. ما لیست قیمت کاملاً به‌روز، تصاویر واقعی و مشخصات فنی دقیق محصولات را قرار داده‌ایم تا با چند کلیک ساده سفارش خود را ثبت کرده و در سریع‌ترین زمان ممکن تحویل بگیرید.
