فنر نوعی وسیله و ابزار قالب سازی ارتعاشی و کشسانی که در صنعت کاربرد بسیاری دارد. فنرها تنوع بسیاری از نظر اندازه ، جنس و نوع دارند. در ساخت فنر ها با توجه به مقاومتی که در برابر نیرو وارده باید داشته باشند و از خم شدن و شکستن آنها جلوگیری کنند، از انواع مختلف فولاد استفاده می شود. ظرفیت فنر برای تحمل بارهای استاتیک و دینامیک در مدت زمان طولانی به فولاد فنر بستگی دارد.

کاربرد فنر در قالب سازی

همان طور که گفته شد فنر کاربرد های فراوانی دارد. یکی از کاربردهای آن در قالب سازی است. در قالب سازی از فنر برای اعمال فشار روی قطعه استفاده نمی شود،بلکه از فنر بیشتر برای جذب فشار و نوسانات دستگاه استفاده می شود.

در قالب ها صفحه متحرک ، نیرو را به قطعه و صفحه پایینی وارد می کند. در صورتی که این نیرو بیش از حد باشد، باعث شکسته شدن دو صفحه و یا آسیب به قطعه کار می شود. از این رو از فنر برای تعدیل این فشار و نیرو استفاده می شود.

از دیگر کاربردهای فنر در قالب سازی ، خارج کردن قطعه ساخته شده ،از درون دستگاه است.

فنرها در قالب سازی دارای انواع مختلفی هستند که هر نوع را با رنگی خاص نشان می دهند. هر رنگ دارای میزان مقاومت و ویژگی های خاصی است. همچنین ضخامت مفتول آنها نیز متفاوت است. بدیهی است که انتخاب فنر مناسب در عملکرد قالب و طول عمر آن تاثیر بسزایی دارد.

انواع فنر با توجه به استاندارد رنگ فنرقالب :

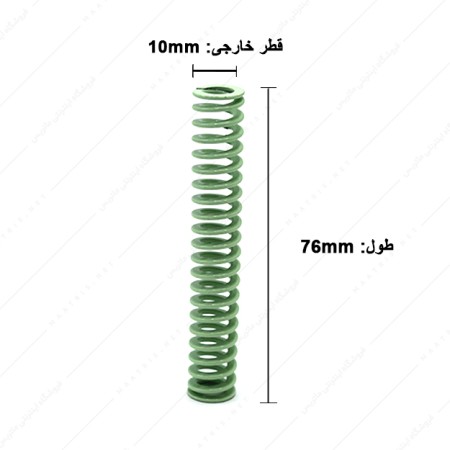

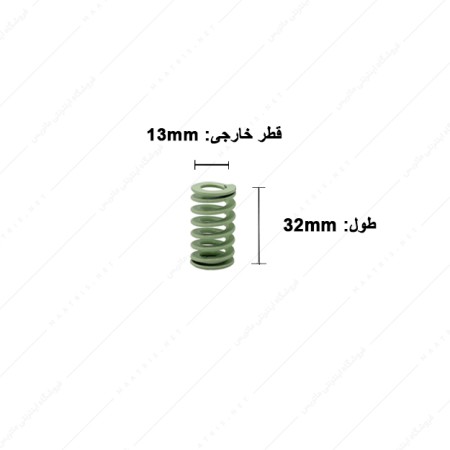

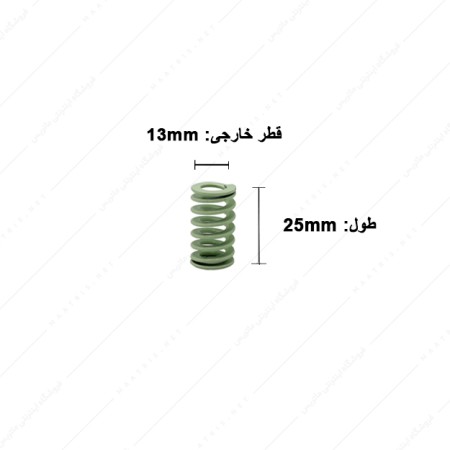

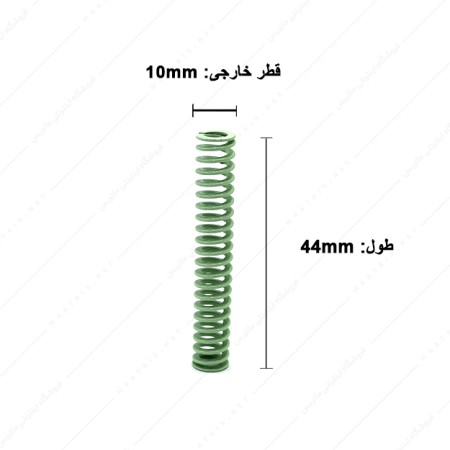

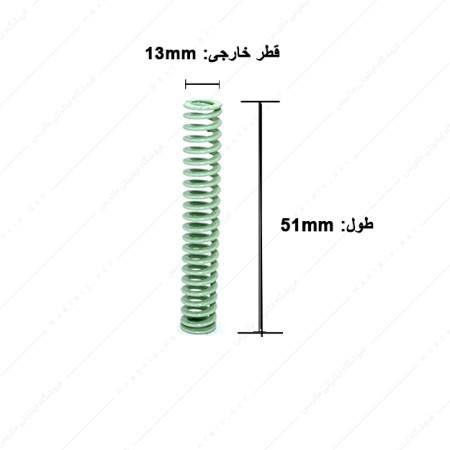

فنر قالب سبز روشن یا VL :

این فنر برای تحمل بار و وزن خیلی سبک مناسب است.

میزان باری که این نوع فنر میتواند تحمل کند به صورت زیر است:

a) با فشردن فنر تا 30% طول اولیه تا 3 میلیون بار ضربه قابل تحمل است.

b) با فشردن فنر تا 40% طول اولیه تا 1.5 میلیون بار ضربه قابل تحمل است.

c) با فشردن فنر تا 45% طول اولیه تا 300 - 500 هزار بار ضربه قابل تحمل است.

d) با فشردن فنر تا 50% طول اولیه تا 100- 200 هزار بار ضربه قابل تحمل است.

e) با فشردن فنر بیش از 50% طول اولیه ، فنر دیگر کارایی خود را ندارد.

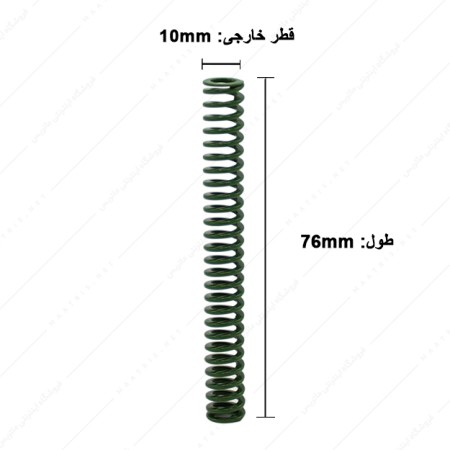

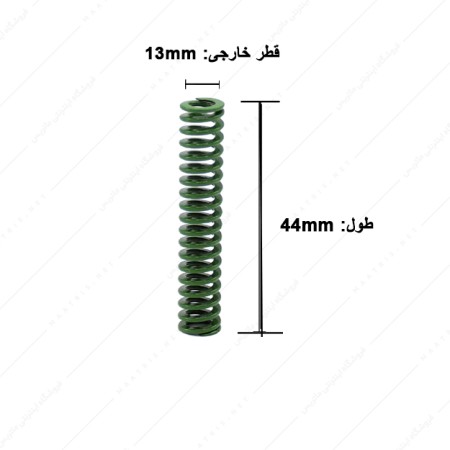

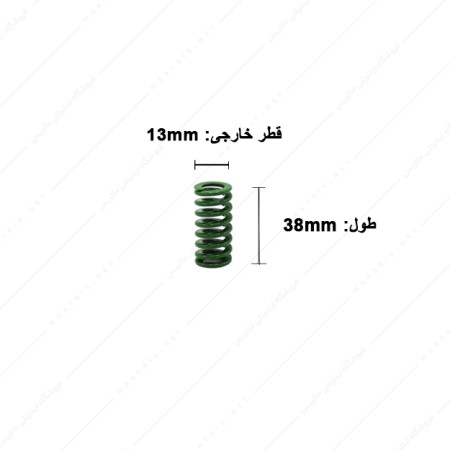

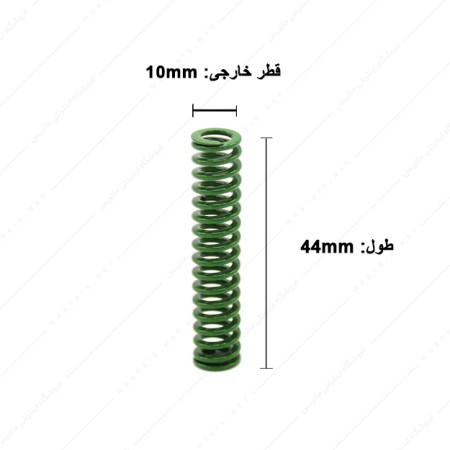

فنر سبز یا V :

این فنر برای تحمل بار و وزن نیمه سبک مناسب است.

a) با فشردن فنر تا 25% طول اولیه تا 3 میلیون بار ضربه قابل تحمل است.

b) با فشردن فنر تا 30% طول اولیه تا 1.5 میلیون بار ضربه قابل تحمل است.

c) با فشردن فنر تا 35% طول اولیه تا 300 - 500 هزار بار ضربه قابل تحمل است.

d) با فشردن فنر تا 40% طول اولیه تا 100- 200 هزار بار ضربه قابل تحمل است.

e) با فشردن فنر بیش از 40% طول اولیه فنر دیگر کارایی خود را ندارد.

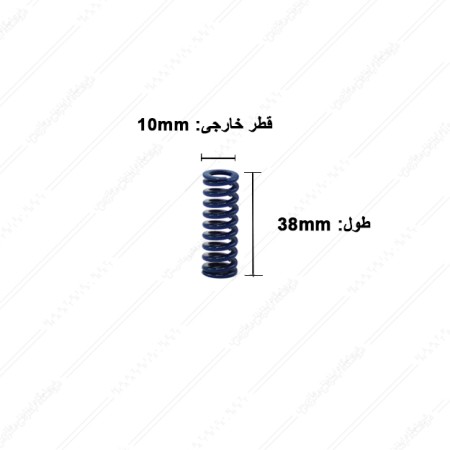

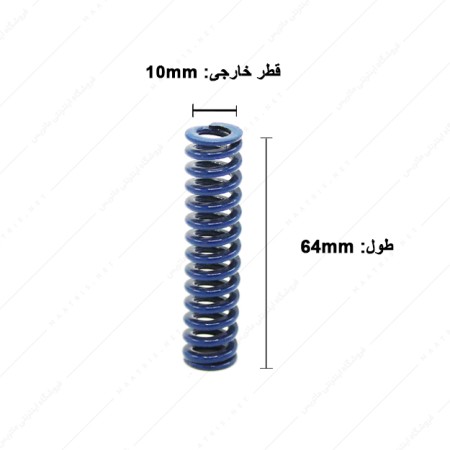

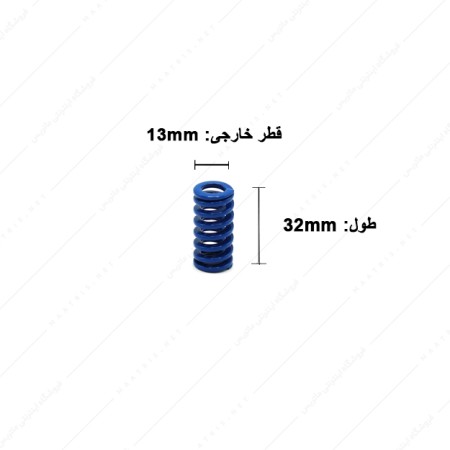

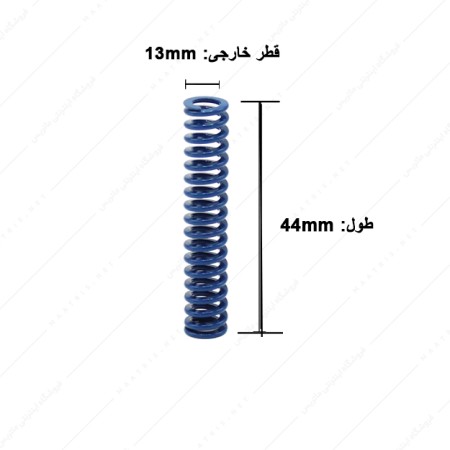

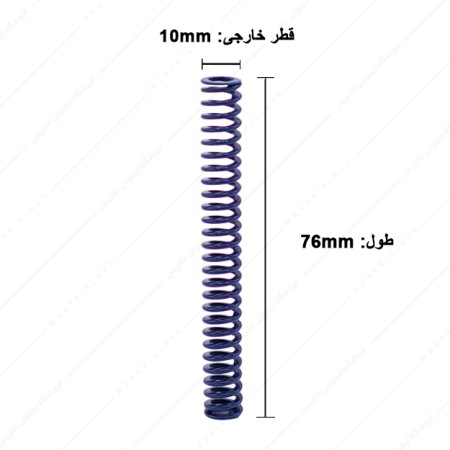

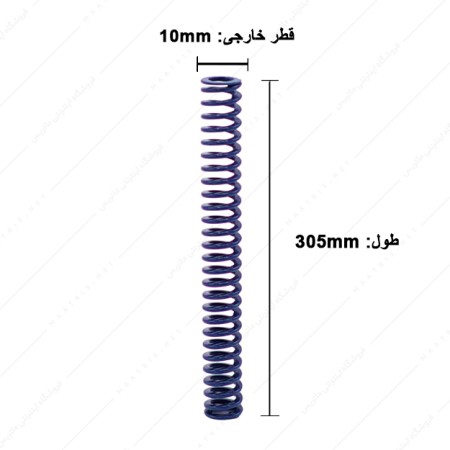

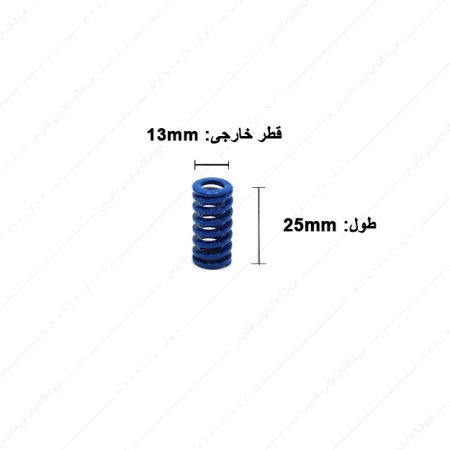

فنر آبی یا B :

 این فنر برای تحمل بار و وزن نیمه سنگین مناسب است.

a) با فشردن فنر تا 25% طول اولیه تا 3 میلیون بار ضربه قابل تحمل است.

b) با فشردن فنر تا 30% طول اولیه تا 1.5 میلیون بار ضربه قابل تحمل است.

c) با فشردن فنر تا 33.75% طول اولیه تا 300 - 500 هزار بار ضربه قابل تحمل است.

d) با فشردن فنر تا 37.5% طول اولیه تا 100- 200 هزار بار ضربه قابل تحمل است.

e) با فشردن فنر بیش از 37.5% طول اولیه فنر دیگر کارایی خود را ندارد.

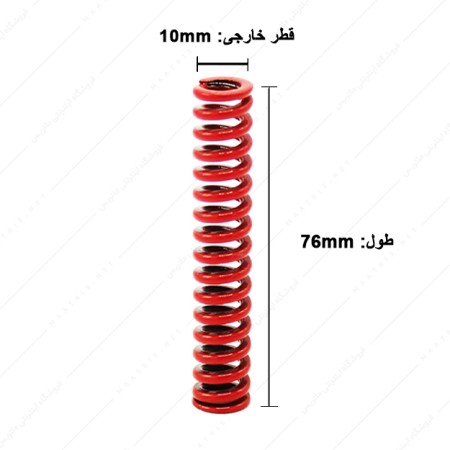

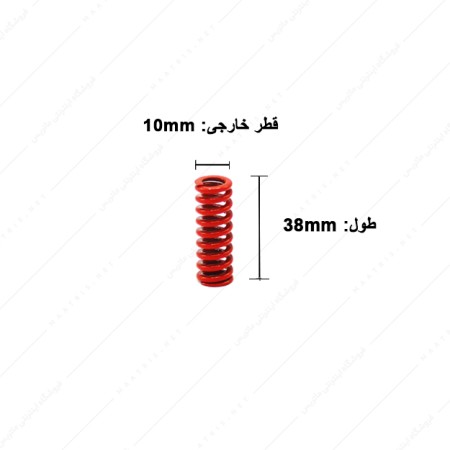

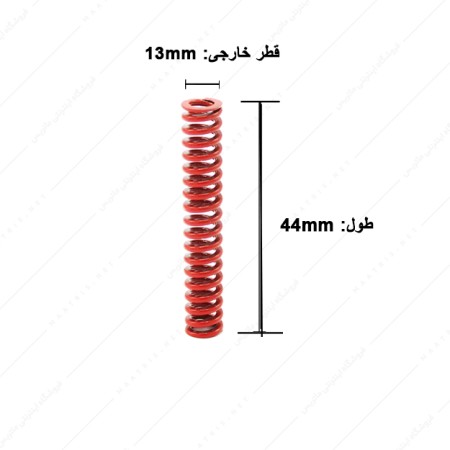

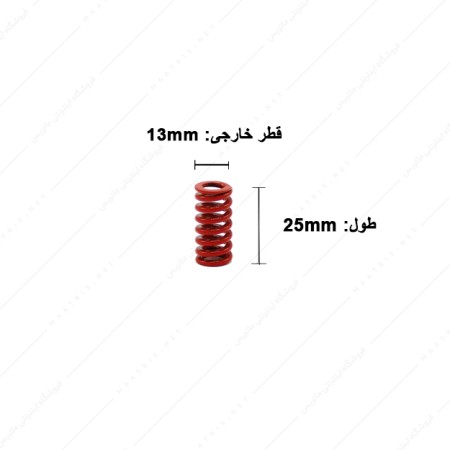

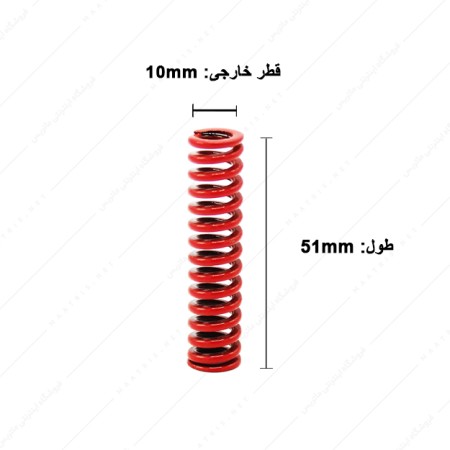

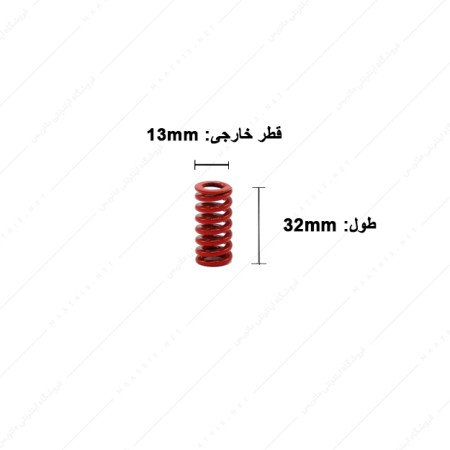

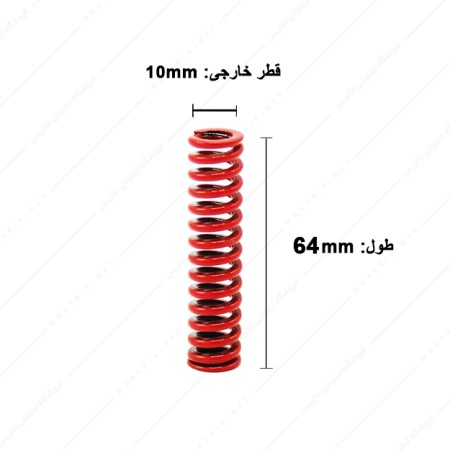

فنر قالب قرمز یا R :

این فنر برای تحمل بار و وزن سنگین مناسب است.

a) با فشردن فنر تا 20% طول اولیه تا 3 میلیون بار ضربه قابل تحمل است.

b) با فشردن فنر تا 25% طول اولیه تا 1.5 میلیون بار ضربه قابل تحمل است.

c) با فشردن فنر تا 27.5% طول اولیه تا 300 - 500 هزار بار ضربه قابل تحمل است.

d) با فشردن فنر تا 30% طول اولیه تا 100- 200 هزار بار ضربه قابل تحمل است.

e) با فشردن فنر بیش از 30% طول اولیه فنر دیگر کارایی خود را ندارد.

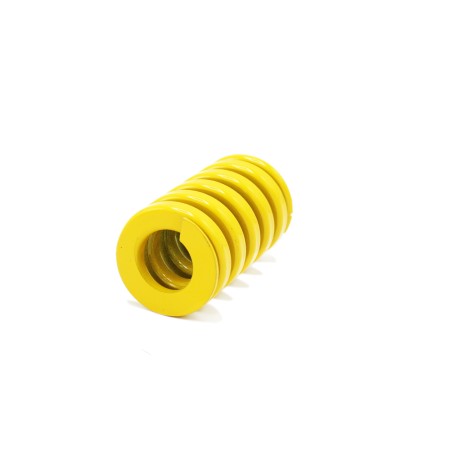

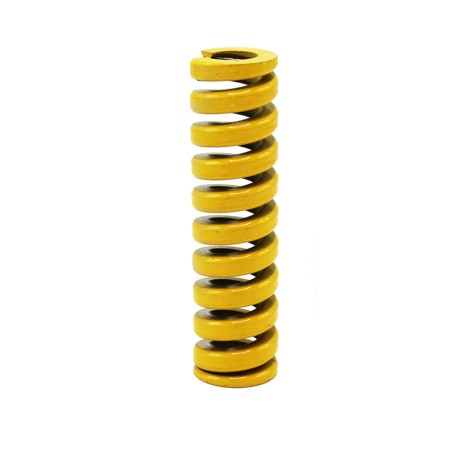

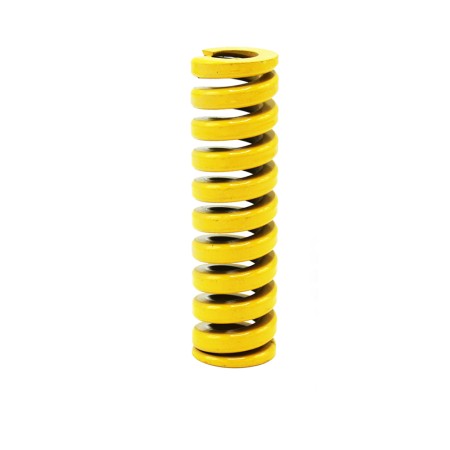

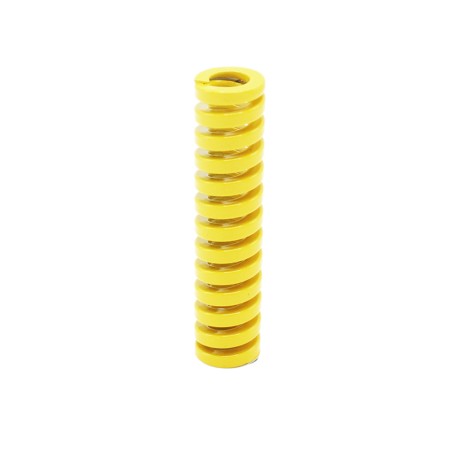

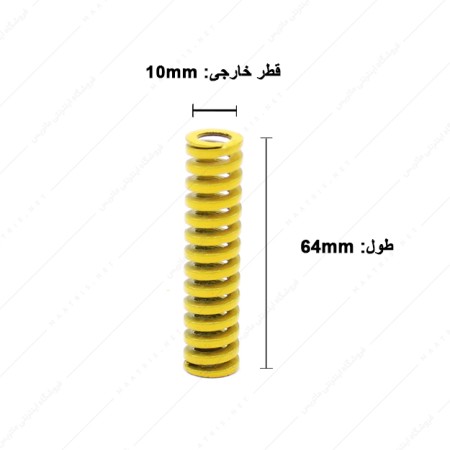

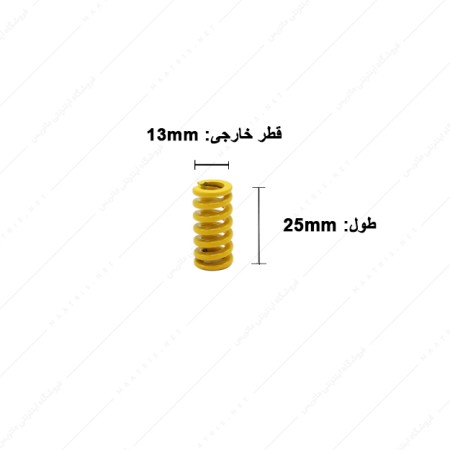

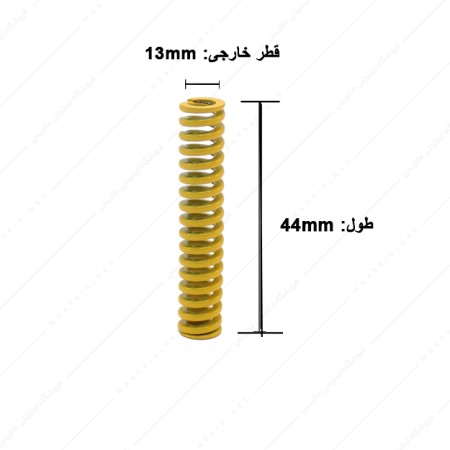

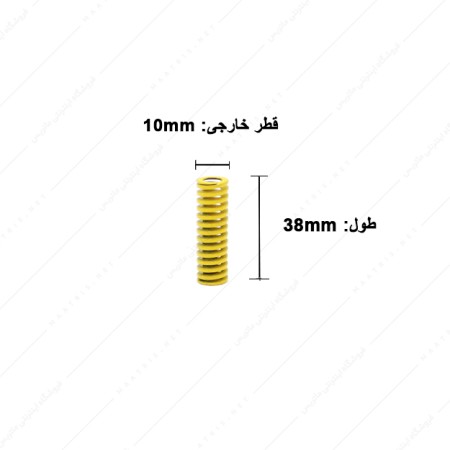

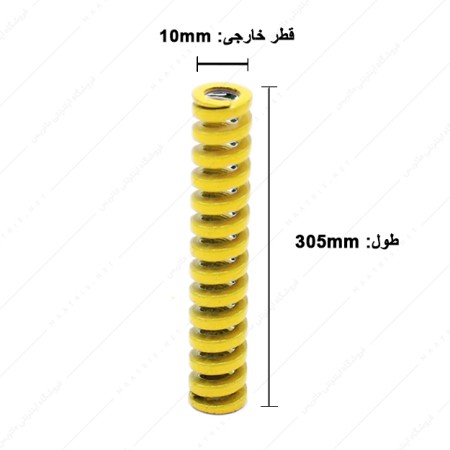

فنرقالب زرد یا G:

این فنر برای تحمل بار و ورن خیلی سنگین مناسب است.

a) با فشردن فنر تا 17% طول اولیه تا 3 میلیون بار ضربه قابل تحمل است.

b) با فشردن فنر تا 20% طول اولیه تا 1.5 میلیون بار ضربه قابل تحمل است.

c) با فشردن فنر تا 22.5% طول اولیه تا 300 - 500 هزار بار ضربه قابل تحمل است.

d) با فشردن فنر تا 25% طول اولیه تا 100- 200 هزار بار ضربه قابل تحمل است.

e) با فشردن فنر بیش از 25% طول اولیه فنر دیگر کارایی خود را ندارد.

فنر قالب نقره ای یا A:

از این فنر برای تحمل بار و وزن فوق سنگین استفاده می شود.

a) با فشردن فنر تا 10% طول اولیه تا 3 میلیون بار ضربه قابل تحمل است.

b) با فشردن فنر تا 12% طول اولیه تا 1.5 میلیون بار ضربه قابل تحمل است.

c) با فشردن فنر تا 13.5% طول اولیه تا 300 - 500 هزار بار ضربه قابل تحمل است.

d) با فشردن فنر تا 15% طول اولیه تا 100- 200 هزار بار ضربه قابل تحمل است.

e) با فشردن فنر بیش از 15% طول اولیه فنر دیگر کارایی خود را ندارد.

فنر قالب سفید یا W:

این نوع فنر دارای مقاومت و استحکام زیادی است و می توان از آن برای فشار و بار بیش از حد سنگین استفاده کرد.

از جمله ویژگی های این فنرها تحمل حداکثر نیرو تا 6 برابر فنرهای زرد رنگ و همچنین حداکثر نیرو تا 2 برابر فنرهای نقره ای رنگ
