قرقره آج زنی

مشاهده قیمت و خرید آنلاین انواع قرقره آج ریز و درشت

ارسال رایگان

مشاهده بیشتر
قرقره آج مورب چپ 1.8 میلی متر

قرقره آج مورب چپ 1.8 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مورب چپ 2 میلی متر

قرقره آج مورب چپ 2 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مورب چپ 1 میلی متر

قرقره آج مورب چپ 1 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مورب چپ 1.2 میلی متر

قرقره آج مورب چپ 1.2 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مورب چپ 1.6 میلی متر

قرقره آج مورب چپ 1.6 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مستقیم 2 میلی متر

قرقره آج مستقیم 2 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مستقیم 1 میلی متر

قرقره آج مستقیم 1 میلی متر

% 4
  • 72,576 تومان
  • 70,000 تومان
قرقره آج مستقیم 1.2 میلی متر

قرقره آج مستقیم 1.2 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مستقیم 1.6 میلی متر

قرقره آج مستقیم 1.6 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مستقیم 1.8 میلی متر

قرقره آج مستقیم 1.8 میلی متر

% -940
  • 60,480 تومان
  • 629,200 تومان
قرقره آج مستقیم 0.6 میلی متر

قرقره آج مستقیم 0.6 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مورب 1 میلی متر

قرقره آج مورب 1 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مورب 1.2 میلی متر

قرقره آج مورب 1.2 میلی متر

% 5
  • 37,800 تومان
  • 36,000 تومان
قرقره آج مورب 1.8 میلی متر

قرقره آج مورب 1.8 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مورب 2 میلی متر

قرقره آج مورب 2 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مورب 0.6 میلی متر

قرقره آج مورب 0.6 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مورب 0.8 میلی متر

قرقره آج مورب 0.8 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مشبک 1.2 میلی متر

قرقره آج مشبک 1.2 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مشبک 1.6 میلی متر

قرقره آج مشبک 1.6 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مشبک 1 میلی متر

قرقره آج مشبک 1 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان

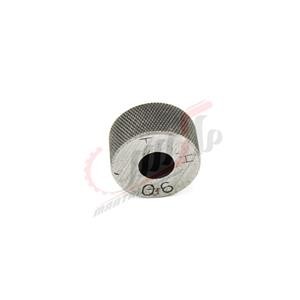

قرقره آج مشبک 0.6 میلی متر

قرقره آج مشبک 0.6 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان
قرقره آج مشبک 0.8 میلی متر

قرقره آج مشبک 0.8 میلی متر

% 5
  • 60,480 تومان
  • 57,600 تومان

ابزار تراشکاری بسیار متنوع و تخصصی هستند. بعضی از این ابزار های کاملا برای مقصود مشخصی ساخته شده اند. هولدر قرقره آج و قرقره آج زنی از این جمله هستند.

قرقره آج زنی به منظور ایجاد شیار و آج روی سطح کار استفاده می شود. این آج ها در شکل های مختلف از قبیل مستقیم ، مشبک ، مورب یا کج چپ یا راست هستند. ایجاد آج طبیعتا برای اصطکاک بیشتر صورت می پذیرد. حال این اصطکاک می تواند برای اجسام دستی و در مجاورت دست برای سر نخوردن از دست باشد. یا در مجاورت سطوح دیگر برای درگیر شدن سطوح.

در واقع برای انجام این عمل لازم است قرقره آج زنی بر روی سطح مهار و فشرده شود تا رد آن بر روی سطح مورد نظر بماند. این کار به دو روش دستی و دستگاه آج زنی انجام می شود. در نوع دستی قرقره آج زنی را به هولدر آن متصل کرده بر روی دستگاه تراش می بندند.

قرقره آج زنی از سه قسمت اصلی زیر تشکیل شده است :

بدنه، نگهدارنده یا هلدر قرقره و قرقره

روش مناسب انتخاب آج بدین صورت است. کاربر با در نظر گرفتن نوع قرقره و آج آن و همچنین با توجه به طول، قطر و جنس قطعه کار می توانند انتخاب مناسبی داشته باشند.

انواع قرقره آج

آج مستقیم :

این آج دارای دندانه هایی است که کاملأ به موازات محور قرقره و روی محیط خارجی آن قرار گرفته است.

آج مایل راست دندانه :

دندانه های این آج به گونه ای بر روی محیط بیرونی قرقره قرار گرفته است که به صورت مایل می باشد و اگر سطح مقطع آن را موازی با سطح افق قرار دهیم صعود دندانه ها به سمت راست متمایل شده اند.

آج مایل چپ دندانه :

این آج مانند آج مایل راست دندانه می باشد ولی جهت صعود آن وقتی موازی با سطح افقی قرار داده شود به سمت چپ متمایل شده است.

آج مقعر :

دندانه ها به موازات محور می باشد. ولی سطح بیرونی قرقره به صورت مقعر توخالی بوده که برای قطعات محدب کاربرد دارد.

آج محدب :

دندانه ها به موازات محور می باشد. ولی سطح بیرونی قرقره به صورت محدب برای قطعاتی که سطح آنها گود است به کار می رود.

مراحل بستن قرقره آج و نکاتی در خصوص آج زنی

نگهدارنده ی قرقره های آج بایستی در امتداد محور کار و یــا کمی پایین تر از آن تنظیم و حتی الامکان کوتاه و مماس بر لبه دستگاه قطعه گیر بسته شود. امتداد نگهدارنده قرقره عمود بر محور کار بسته می شود و می توان رنده گیر را به اندازه ی 1 تا 2 درجه نسبت به محور کار به سمت جهت حرکت پیشروی زاویه داد.

این عمل سبب می شود که چون قرقره دارای ضخامتی اســت و نیرویی که از طرف ســوپرت عرضی جهت فرو رفتن ابزار به داخل کار وارد می گردد در سطح قرقره اثر کمتری گذارد و با عکس العمل کمی که قرقره ایجاد می کند احتمال عقب رفتن سوپرت و درگیری نامناسب در طول کار به وجود نیاید. لذا زاویه ی تعریف شده سبب می گردد که نیروی وارد به صورت نقطه ای و تدریجی از ابتدا تا انتهای سطح جلوی قرقره، به صورت تدریجی وارد گردد.

چون عملیات آج زنی تحت فشــار غلتک های قرقره انجام می گیرد. لذا به ازای قسمت هایی که داخل قطعه کار فرو می رود قسمت های دیگری از سطح به صورت برجستگی بیرون زده می شود که این مقدار سبب می شود قطر قطعه کار به اندازه ی یک دوم فاصله ی تقسیمات آج روی سطح قرقره افزایش یابد که نیاز است قبل از عمل آج زنی قطر قطعه کار به این میزان کمتر تراشیده شود تا در قطعاتی که قطر ایجاد شده پس از عمل آج زنی حائز اهمیت است حفظ شود.

برای طول های کوچکی از قطعه کار که می خواهیم عملیات آج زنی انجام گیرد نیاز است قطعه کار کوتاه بسته شود تا به ازای نیروی وارده از ابزار قطعه کار از کارگیر خارج یا کج نشود و برای قطعات با طول بلند نیاز است طرف دیگر کار به واسطه مرغک مهار شود.

قیمت و خرید اینترنتی هولدر و قرقره آج زنی :

معمولا قیمت قرقره آج ربطی به نوع آج آن ندارد و متریال قرقره آج زنی شریط تعیین کننده در انتخاب و خرید این محصول است. البته قیمت هولدر ها بسته به شکل و نوع و کاربرد می تواند گوناگون باشد.

فروشگاه ابزار ماتریس مرجع تخصصی خرید قرقره آج زنی و بزرگترین مرکز خرید ابزار های صنعتی و تخصصی میباشد. برای یافتن محصول مورد نظرتان از باکس جستجو استفاده نمایید.
