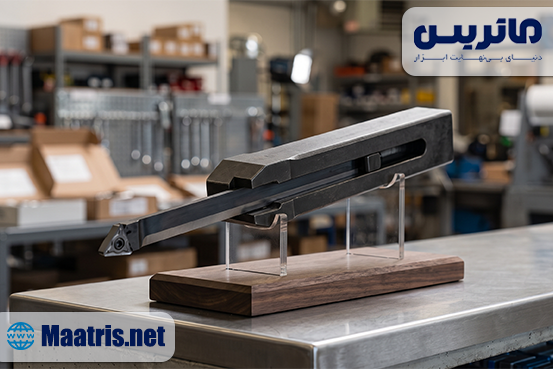

10 فرق هلدر کیوکات با انواع هلدرها در ماشین‌کاری

مقدمه: چرا انتخاب هلدر مناسب در شیارزنی حیاتی است؟

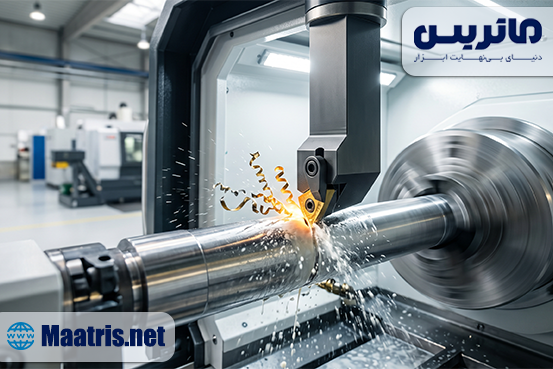

شیارزنی و برش قطعات در دستگاه‌های تراش، فشارهای شعاعی و محوری شدیدی را به ابزار وارد می‌کند. در گذشته، اپراتورها از هلدرهای معمولی با سیستم‌های گیرش ساده استفاده می‌کردند که اغلب منجر به لرزش و در نهایت شکستن نوک ابزار می‌شد. با پیشرفت تکنولوژی ساخت ابزار، نسل جدیدی از نگهدارنده‌ها با نام هلدر کیوکات معرفی شدند.

یک هلدر Q-Cut اینسرت خور با مهندسی خاص خود، نه تنها سرعت براده‌برداری را افزایش می‌دهد، بلکه ایمنی عملیات را نیز تضمین می‌کند. اما تفاوت دقیق این ابزار با نمونه‌های کلاسیک در چیست؟

10 فرق هلدر کیوکات با انواع هلدرهای معمولی

برای درک ارزش واقعی این ابزار، باید آن را در محیط کارگاهی و در مقایسه با هلدرهای استاندارد بررسی کنیم. در ادامه 10 تفاوت کلیدی که باعث برتری Q-Cut Holder می‌شود را تحلیل کرده‌ایم:

• 1. سیستم گیرش منحصر‌به‌فرد: در هلدرهای معمولی، الماس (اینسرت) معمولاً توسط یک پیچ ساده از بالا یا یک روبند نگه داشته می‌شود. این روش در فشارهای بالا دچار لقی می‌شود. اما فرق هلدر کیوکات در سیستم گیرش فنری و نشیمنگاه V شکل (V-Rail) آن است. این طراحی باعث می‌شود الماس در سه نقطه قفل شده و تحت هیچ فشار براده‌برداری از جای خود تکان نخورد.
• 2. خنثی‌سازی حداکثری ارتعاشات: بزرگترین عامل افت کیفیت سطح و شکستن الماس، لرزش است. هلدرهای معمولی به دلیل صلبیت پایین، ارتعاش را به کل دستگاه منتقل می‌کنند. بدنه آیرودینامیک و یکپارچه در هلدر کیوکات، این ارتعاشات را در همان نقطه درگیری جذب و دفع می‌کند.
• 3. تکرارپذیری دقیق: یکی از دغدغه‌های اپراتورهای CNC این است که پس از کند شدن الماس و تعویض آن، نوک الماس جدید دقیقاً در جای قبلی قرار نگیرد (نیاز به آفست‌گیری مجدد). در Q Cut Tool Holder به دلیل وجود سیستم قفل V شکل، الماس جدید با دقت میکرون در همان مختصات قبلی می‌نشیند و زمان توقف دستگاه را به شدت کاهش می‌دهد.
• 4. کنترل و هدایت بی‌نقص براده‌ها: گیر کردن براده‌های داغ در داخل شیار قطعه‌کار، فاجعه‌بار است. هلدرهای قدیمی فضای کمی برای خروج براده داشتند، اما طراحی باز در قسمت جلویی هلدر کیوکات، جریان خروج براده را تسهیل کرده و از گیرپاژ کردن ابزار جلوگیری می‌کند.

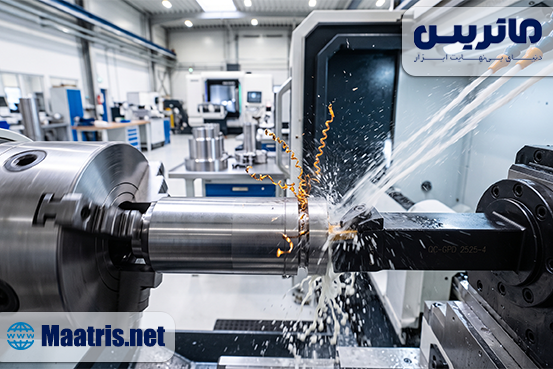

• 5. قابلیت نفوذ و شیارزنی بسیار عمیق: هلدرهای استاندارد معمولاً برای شیارزنی‌های کم‌عمق مناسب‌اند و در عمق‌های بالا دچار انحراف می‌شوند. طراحی تیغه‌ای و مستحکم هلدرهای سری کیوکات به شما اجازه می‌دهد تا عمیق‌ترین شیارها و برش قطرهای بزرگ را با بالاترین دقت انجام دهید.
• 6. سرعت عمل در تعویض الماس: در هلدرهای کلاسیک، باز و بسته کردن پیچ‌ها برای تعویض الماس زمان‌بر است و گاهی به دلیل گیر کردن براده در رزوه پیچ، دردسرساز می‌شود. در هلدر کیوکات، اپراتور با استفاده از یک آچار مخصوص و با یک حرکت ساده‌ی اهرمی، الماس را در کسری از ثانیه آزاد و تعویض می‌کند.
• 7. طول عمر بالاتر ابزارگیر: در هلدرهای معمولی، به مرور زمان جایگاه نشستن الماس دفرمه و گشاد می‌شود. اما در هلدرهای کیوکات به دلیل استفاده از فولادهای آلیاژی سخت‌کاری شده و پخش یکنواخت نیرو در نشیمنگاه V شکل، بدنه هلدر سال‌ها بدون افت کیفیت کار می‌کند.
• 8. پشتیبانی از سیستم خنک‌کاری داخلی: بسیاری از هلدرهای معمولی تنها به آب‌صابون پاشی خارجی وابسته‌اند. یکی از فرق‌های هلدر کیوکات در نسخه‌های پیشرفته، وجود مجاری داخلی است که مایع خنک‌کننده را با فشار بالا دقیقاً به لبه برشی (Cutting Edge) هدایت می‌کند که باعث افزایش چشمگیر عمر الماس می‌شود.
• 9. کیفیت عالی در سطح نهایی قطعه: عدم انحراف ابزار و صلبیت بالا در هلدر کیوکات باعث می‌شود که دیواره‌های شیار ایجاد شده کاملاً صاف، صیقلی و بدون خط و خش (Chatter marks) باشند، در حالی که هلدرهای معمولی معمولاً سطحی زبرتر بر جای می‌گذارند.
• 10. کاربری چندمنظوره (Versatility): هلدرهای سنتی معمولاً تک‌کاره هستند. اما شما با نصب اینسرت‌های مختلف روی یک هلدر کیوکات، می‌توانید علاوه بر شیارزنی و برش، عملیات روتراشی سبک (Turning) و شیارزنی پروفیلی را نیز با همان ابزار انجام دهید.





نقش Sandvik Q-Cut Holder در تحول ابزارهای برشی

وقتی در صنعت ماشین‌کاری صحبت از کیفیت بی‌رقیب می‌شود، نام برند سوئدی سندویک (Sandvik) می‌درخشد. Sandvik Q-Cut Holder به عنوان استاندارد طلایی و پایه این تکنولوژی در جهان شناخته می‌شود. شرکت سندویک با معرفی این سیستم، توانست تحولی عظیم در عملیات Parting & Grooving ایجاد کند.

امروزه برندهای مختلفی در جهان از این مکانیزم الگوبرداری کرده‌اند، اما طراحی سندویک همچنان به عنوان مرجع اصلی در دقت و دوام شناخته می‌شود. استفاده از آلیاژهای فولادی خاص با عملیات حرارتی ویژه در ساخت بدنه این هلدرها، آن‌ها را در برابر سایش و تنش‌های حرارتی بی‌نهایت مقاوم کرده است.

راهنمای خرید هلدر کیوکات برای کارگاه‌های صنعتی

اگر با خواندن تفاوت‌های بالا تصمیم به ارتقای ابزارهای خود گرفته‌اید، در هنگام خرید هلدر کیوکات باید چند نکته فنی را مدنظر قرار دهید:

• سایز شفت (Shank Size): ابعاد هلدر باید دقیقاً با ابزارگیر (تارت) دستگاه تراش شما، اعم از CNC یا دستی، مطابقت داشته باشد (مانند سایز 20x20 یا 25x25).
• عرض الماس‌گیر: بسته به نیاز شما به برش‌های نازک یا ضخیم، باید هلدری را انتخاب کنید که از اینسرت‌هایی با ضخامت 2، 3، 4 یا بیشتر پشتیبانی کند.
• جهت ابزار: هلدرها در دو نوع راست‌گرد (Right-hand) و چپ‌گرد (Left-hand) تولید می‌شوند که انتخاب آن به تنظیمات دستگاه شما بستگی دارد.

بررسی عوامل موثر بر قیمت هلدر کیوکات

متغیرهای مختلفی روی قیمت هلدر کیوکات تاثیر می‌گذارند. برند سازنده اولین عامل است؛ قطعا هلدرهای اروپایی قیمت بالاتری نسبت به نمونه‌های آسیایی دارند. متریال به کار رفته در بدنه هلدر، دقت ماشین‌کاری نشیمنگاه الماس و قابلیت‌هایی نظیر پشتیبانی از آب‌صابون داخلی نیز قیمت نهایی را تعیین می‌کنند.

با این حال، به دلیل کاهش هزینه‌های ناشی از شکستن الماس و خرابی قطعه‌کار، خرید این هلدرها یک سرمایه‌گذاری پربازده برای کارگاه شما محسوب می‌شود.
