بررسی مشخصات گوشه یاب مکانیکی ورتکس مدل CE420
طرز کار گوشه یاب
گوشه یاب مکانیکی ابزاریست دقیق که برای دستگاه CNC استفاده می شود که از دو قسمت تشکیل شده است که با استفاده از فنر روی هم قرار گرفته اند.در ابتدا گوشه یاب روی در حالت لنگ (غیر هم محور) قرار گرفته و سپس به دستگاه متصل می شود.به صورت تدریجی این قطعه به لبه ی قطعه خام نزدیک می شود، زمانی که این دو قطعه از حالت لنگی خارج شده و در واقع هم محور شدند، نقطه صفر مشخص می شود.

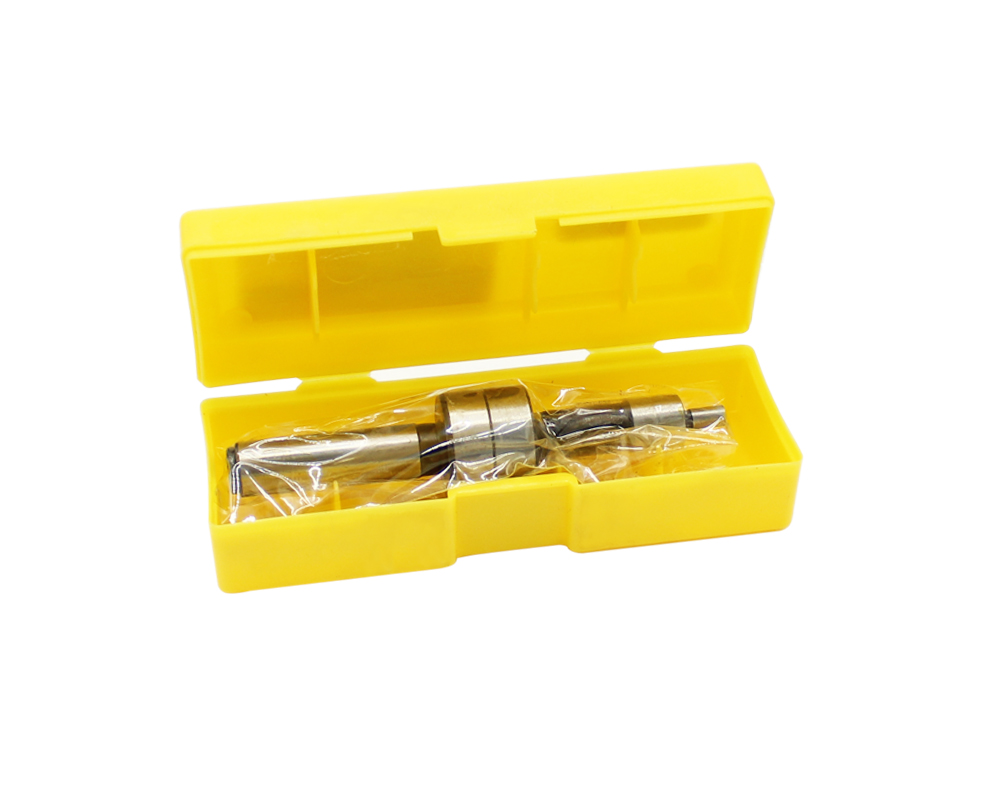

گوشه یاب مکانیکی ورتکس VERTEX

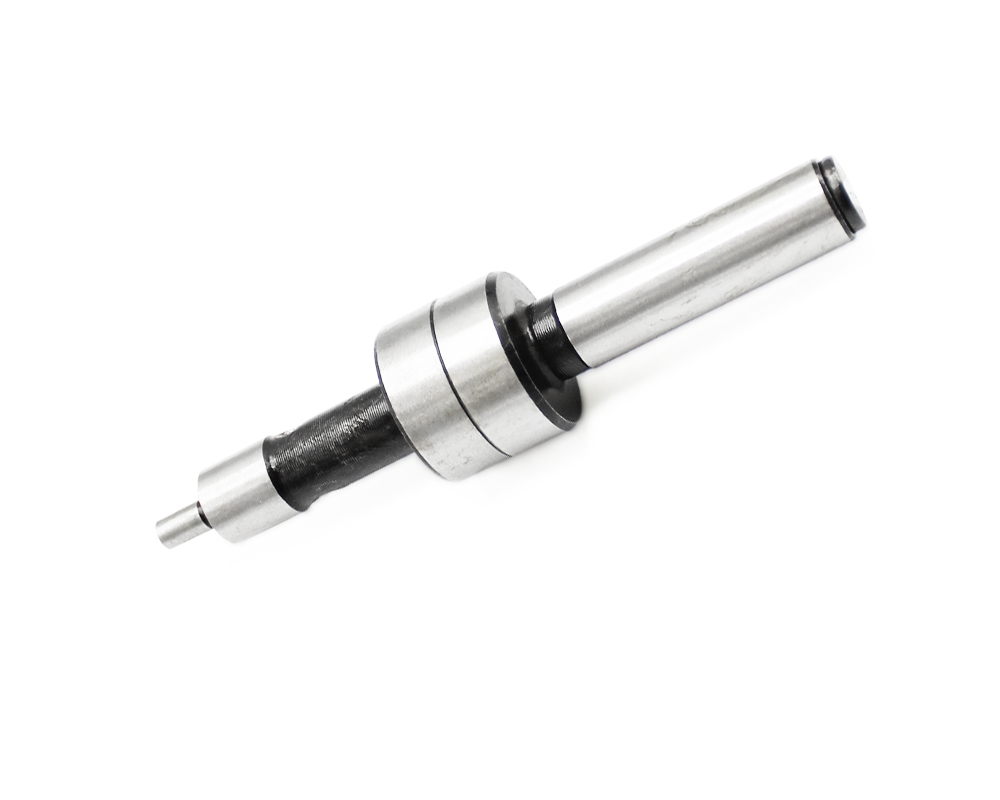

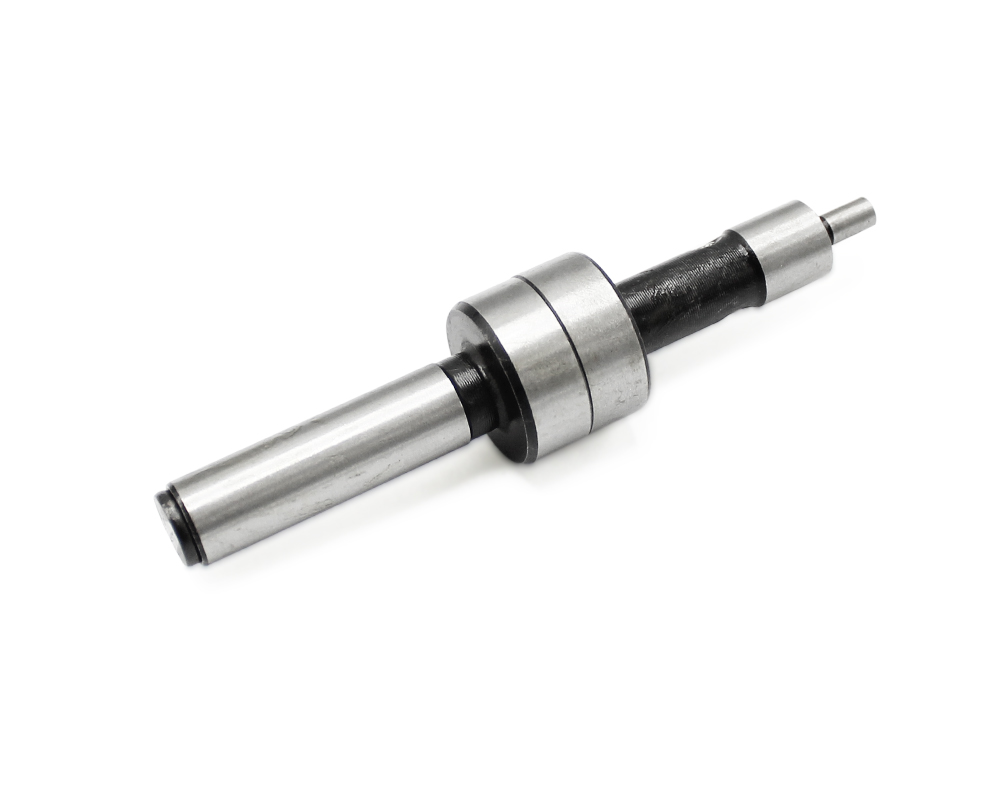

قطعه فوق یک گوشه یاب مکانیکی با طول 90 میلی متر می باشد.قطر دنباله و همچنین استوانه ی این گوشه یاب 10 میلی متر ، قطر سری آن 4 میلی متر و ماکزیمم قطر محل اتصال 20 میلی متر می باشد.متریال استفاده شده برای ساخت این گوشه یاب فولاد بوده و دارای استحکام بالایی می باشد.
این محصول توسط شرکت تایوان VERTEX تولید شده است و دارای کیفیت مطلوبی می باشد.
مشخصات کالا
| قطر دنباله | 10 میلی متر |
|---|---|
| قطر سری | 4 میلی متر |
| ماکزیمم قطر محل اتصال | 20 میلی متر |
| طول | 90 میلی متر |
| قطر استوانه | 10 میلی متر |
| جنس | فولاد |
| وزن | 84 گرم |
| برند | VERTEX |
| کشور تولید کننده | تایوان |
