مشاهده و ارزیابی کفشک چدنی سطح کار مستطیل راهنما وسط مدل CM
ساختار کفشک چدنی
کفشک چدنی، عموماً از دو یا سه صفحه چدنی تشکیل شده است. همراه با حداقل دو عدد بوش و میله راهنما مونتاژ میشود. قطعات قالب مانند سنبه، ماتریس و غیره بین این صفحات مونتاژ میشوند. کفشک‌های چدنی، با توجه به نیاز مشتری، در دامنه‌ی وسیعی از ابعاد و اندازه‌ها قابل استفاده هستند. کفشک‌های بالا و پایین از طریق دو یا چهار میله راهنما به موازت یکدیگر برهم منطبق میشوند. انتهای این میله‌ها بر روی کفشک پایین نصب میشوند. بوش‌هایی هم بر روی کفشک بالایی قرار گرفته که میله‌های راهنما از آن عبور می‌نماید. جنس و طرح این بوش‌ها در انواع مختلفی وجود دارد.
معمولا کفشک‌ها به صورت مربعی یا مستطیلی هستند. استفاده از چدن به دلیل ضخامت بالا و عدم تغییر شکل در طول زمان و در شرایط مختلف کاری، از قدیم تاکنون توجه بسیاری را به خود جلب کرده است. با این حال، استفاده از این نوع کفشک توسط قالب‌سازان کمتر شده است.، اما همچنان بخش قابل توجهی از تقاضا در بازار را به خود اختصاص می‌دهد.
ابعاد کفشک ها
اگر میخواهید ابعاد کفشک خود را انتخاب کنید باید به ابعاد اجزای قالب به خصوص ابعاد سنبه و ماتریس توجه داشته باشید چرا که این کار باعث میشود فضای اضافی برای همه قطعات وجود داشته باشد. ابعاد این کفشک‌ها کاملا مشخص و مطابق نظر سازندگان است.
فضای مفید کفشک‌ها
میل‌های راهنمایی که از بوش‌ها عبور میکنند دارای سوراخ‌هایی هستند که موقعیت سوراخ‌های میل راهنما به گونه ای است که در بعضی از بخش‌های کفشک قابل استفاده نیستند. لذا بایستی تعداد میله‌های راهنما را کاهش داد تا فضای مفید کفشک‌ها زیاد شود. فضای مفید یک کفشک باید 15 تا 30 درصد بیشتر از نیاز واقعی باشد تا اگر زمانی اجزای جدیدی اضافه گردید یا شکل سنبه و ماتریس تغییر پیدا کرد، آنوقت نیاز به تعویض کفشک نباشد.
تعداد و محل قرارگیری میله های راهنما
این میله‌ها در میان کفشک ثابت و متحرک قرار میگیرند تا برابری این دو کفشک رعایت شود. تعداد میله‌های راهنما بر اساس تناژ پرس و نحوه توزیع نیرو و فرایند شکل گیری با برش انتخاب میشوند. طبق اصل موقعیت دهی، حداقل تعداد میله‌های راهنما باید دو عدد باشد. کفشک‌هایی هم که سه یا چهار میله در آنها استفاده شده است به خاطر لرزش‌ها و نیروهای جانبی ایجاد شده در زمان فرایند است.

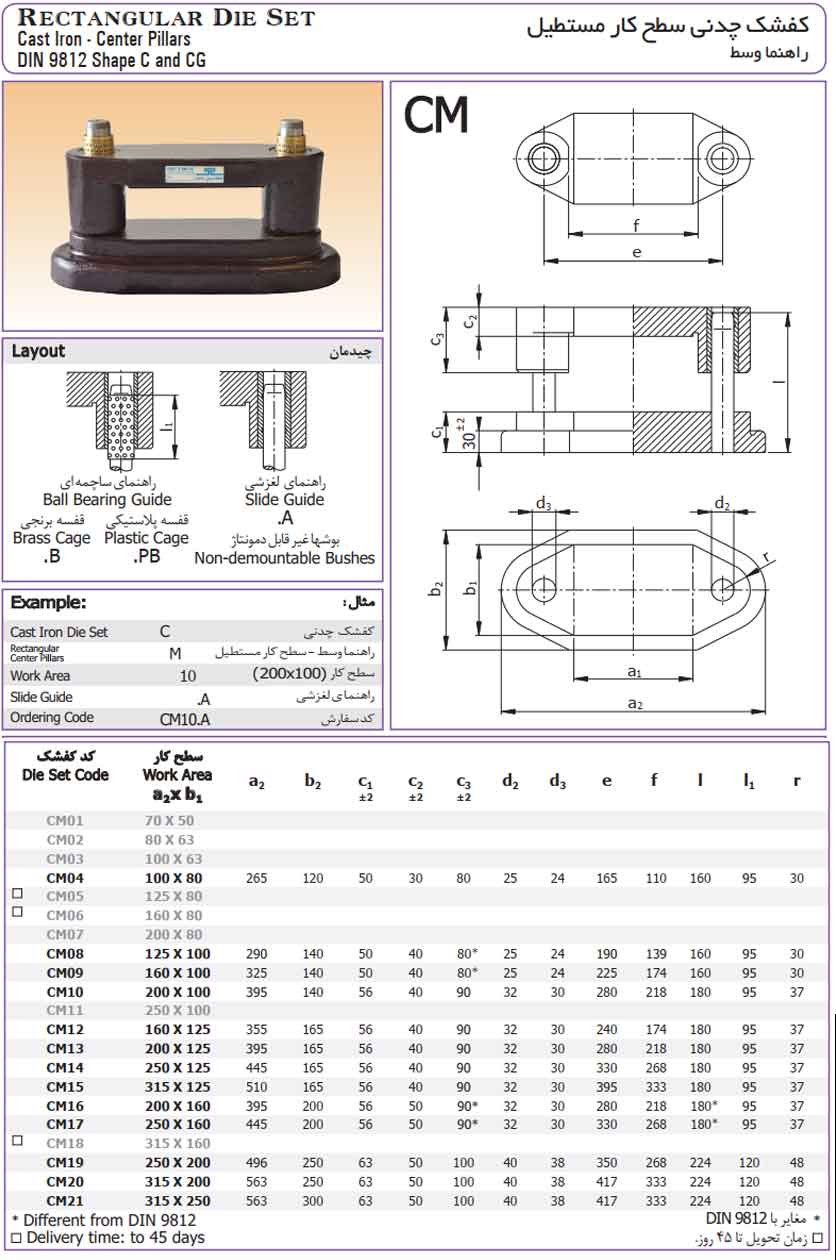

راهنمای خرید کفشک چدنی راهنما وسط مدل CM

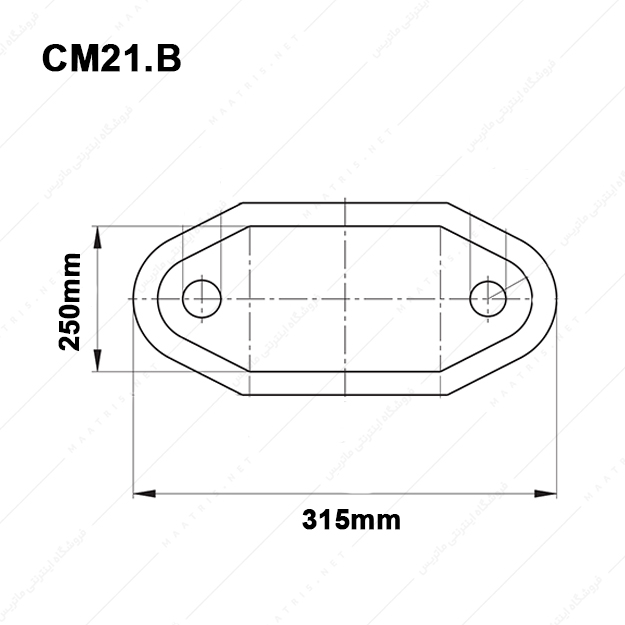

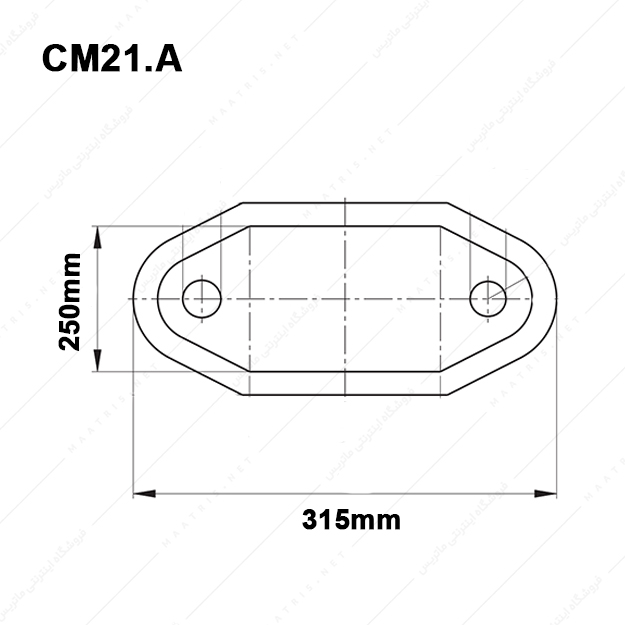

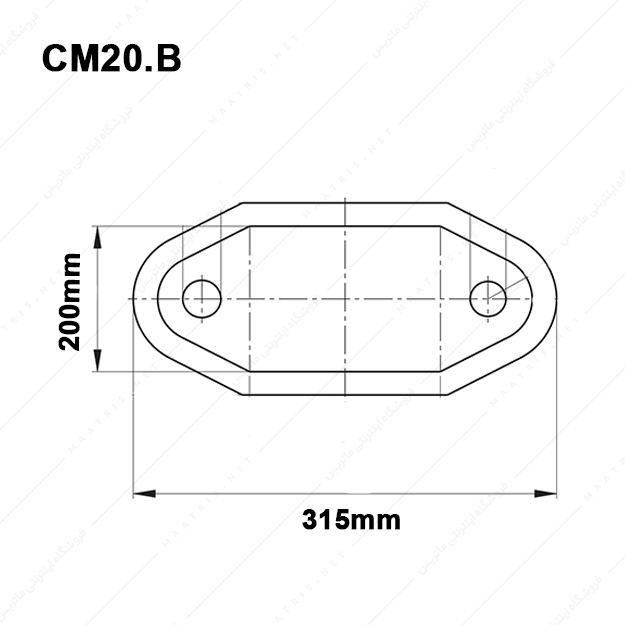

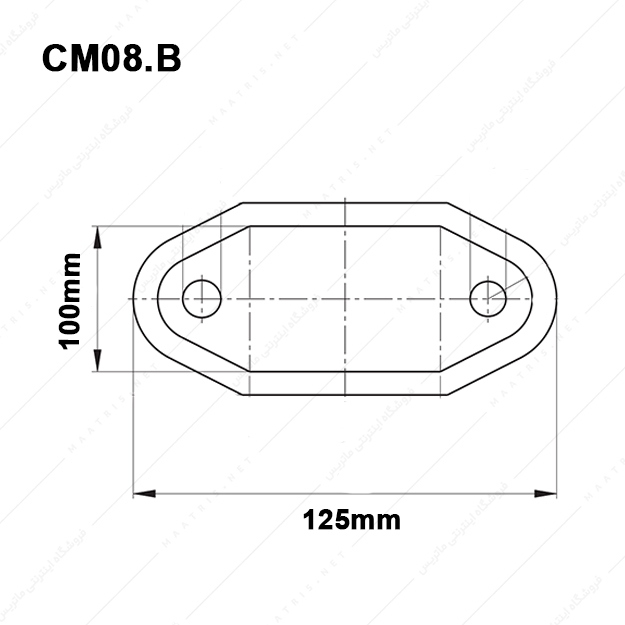

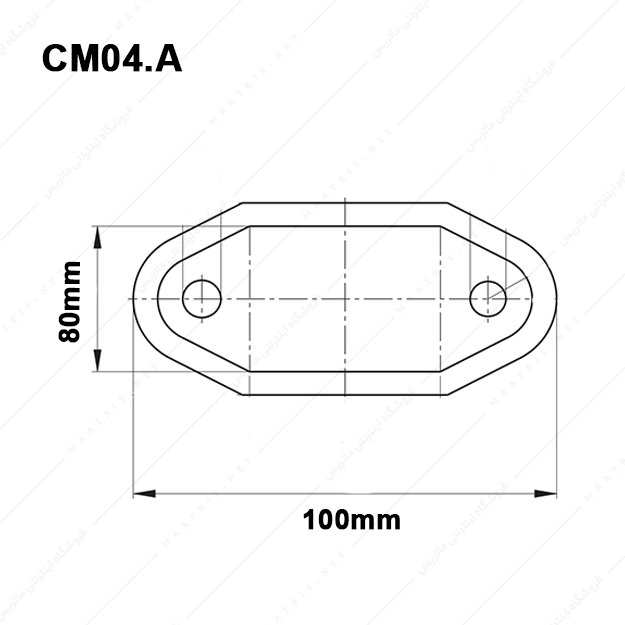

در کدگزاری کفشک‌های چدنی، نوع بوش با A. ( فولادی ) و B. ( ساچمه ای ) نشان داده شده است.
خرید کفشک چدنی سطح کار مستطیل راهنما وسط مدل CM
کاربر محترم و گرامی، پس از خرید چدنی به این موضوع توجه داشته باشید که به علت تهیه و آماده‌سازی این محصول، ارسال و تحویل این کالا به شما ممکن است حدود 7 الی 10 روز طول بکشد.
