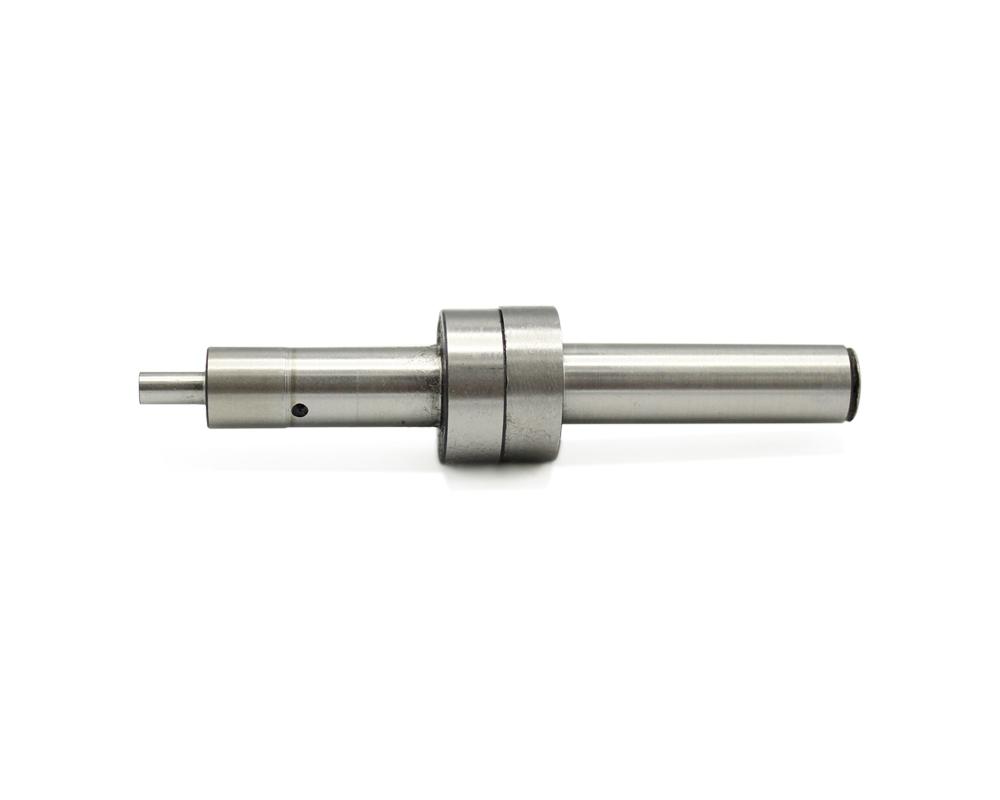

گوشه یاب ورتکس مدل VPS- 302

گوشه یاب ورتکس مدل VPS- 302

دسته : گوشه یاب
مشخصات محصول :

قطردنباله: 10 میلی متر

قطر سری: 4 میلی متر

قطر محل اتصال: 19

طول: 86.5 میلی متر

قطر استوانه: 10 میلی متر

جنس: فولاد

برند : ورتکس

+ مشاهده بیشتر

پشتیبانی ابزار ماتریس

بررسی مشخصات گوشه یاب ورتکس مدل VPS- 302

تراش CNC بخش مهمی در تراشکاری می باشد که در آن با استفاده از دستگاه CNC اقدام به تراش قطعه می شود.در تراش CNC نقشه قطعه به صورت نقشه ی مختصات به دستگاه داده می شود.

اما باید قبل از شروع کار ، نقطه صفر یا لبه ی قطعه خام مشخص شود، برای این کار از ابزار گوشه یاب استفاده می شود. با استفاده از این ابزار می توان نقطه صفر در محور های X و Y را مشخص کرد.

گوشه یاب به طور کلی شامل دو نوع مکانیکی و دیجیتال می باشد که از نظر طرز کار با یک دیگر متفاوت هستند.

گوشه یاب مکانیکی از دو قطعه تشکیل شده است که با استفاده از فنر روی هم قرار گرفته شده است.معمولا جنس گوشه یاب مکانیکی فلزات مقاوم مثل فولاد می باشد تا استحکام آن در برابر فشار سایش بیشینه باشد.

نحوه کار کردن با گوشه یاب مکانیکی

گوشه یاب ابتدا در حالت لنگ (غیر هم محور) قرار گرفته و سپس روی دستگاه نصب می شود.

سپس به صورت تدریجی گوشه یاب به قطعه نزدیک می شود تا جایی که از لنگی خارج شده و هم محور شود.

با از بین رفتن لنگی قطعه، نقطه صفر مشخص می شود.

گوشه یاب مکانیکی VERTEX

محصول فوق یک گوشه یاب با طول 86.5 میلی متر می باشد.قطر دنباله و قطر استوانه این محصول 10 میلی متر ، قطر سری آن 4 میلی متر و حداکثر قطر محل اتصال آن 19 میلی متر می باشد.

متریال استفاده برای ساخت این محصول فولاد بوده و دارای استحکام مناسبی است.

این گوشه یاب مکانیکی توسط شرکت تایوانی VERTEX تولید شده است و دارای کیفیت مطلوبی می باشد.

ابعاد و مشخصات گوشه یاب ورتکس مدل VPS- 302
