ست گیج داخل سیلندر سایز 160-18 میلی متر کد S3-2824 برند اینسایز

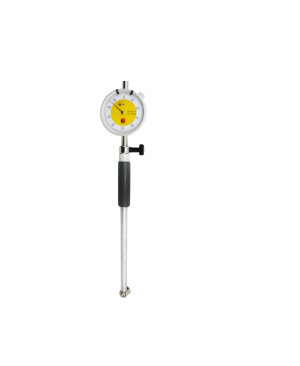

وسیله گیج داخل سیلندر نام دیگر هم دارد که به آن بور گیج هم گفته میشود. شاید تا بحال قطعاتی را دیده باشید که عمق زیادی دارند. اندازه گیری این گونه قطعات کار سختی است. اما گیج داخل سیلندر این مشکل را برطرف کرده است. چون این گیج با هدف اندازه‌گیری عمق قطعات ساخته شده است. حال اگر تصمیم دارید عمق بیشتری نسبت به دفعه قبلی اندازه بگیرید کافی است فقط به این وسیله یک رابط اضافه کنید. پس با اضافه کردن هر رابط میتوانید عمق بیشتری از قطعات را اندازه بگیرید. قطر اجسام کروی شکل، مثل سوراخ، لوله یا استوانه را با بور گیج اندازه میگیرند. هر بور گیج از اجزای اصلی تشکیل یافته است. این اجزا عبارت اند از : شفت بلند، ساعت عقربه‌ای، فک و سیلندر.

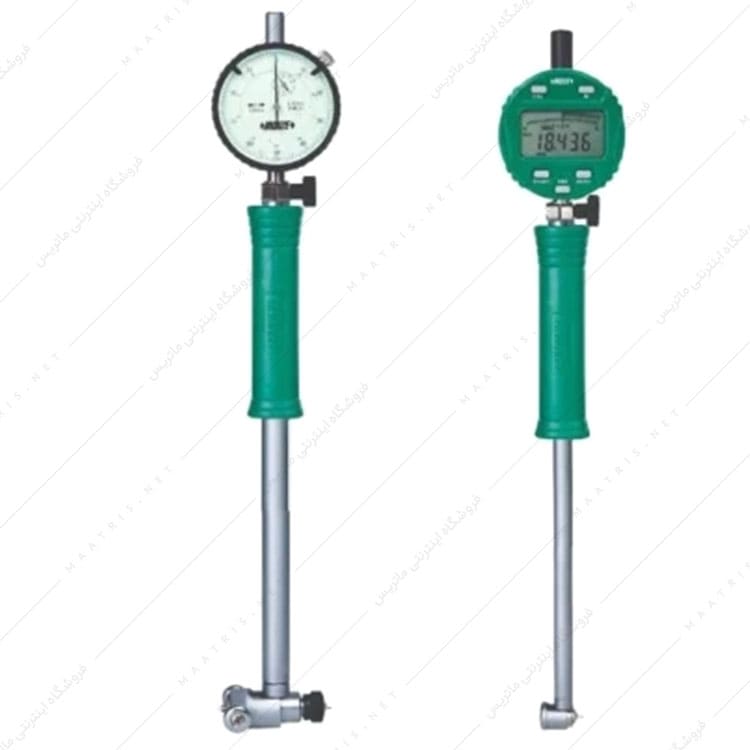

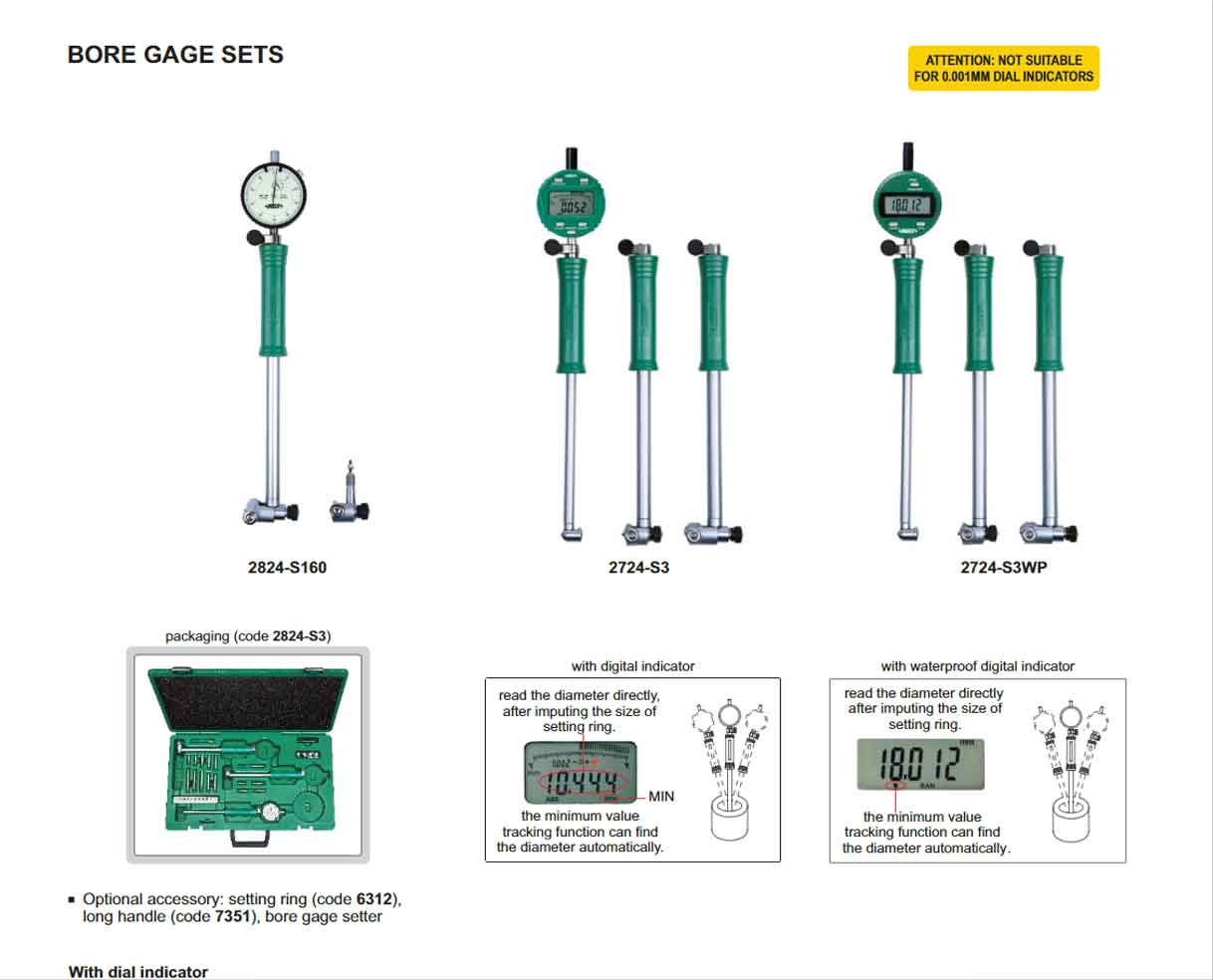

دستگاه گیج داخل سیلندر اینسایز با محدوده اندازه گیری 160-18 میلی متر با شکل منحصر به فردی توسط شرکت چینی اینسایز طراحی و ساخته شده است. این دستگاه به علت جابجایی وزن کمی دارد. پیچ‌هایی که در این دستگاه تنظیم شده بر اساس طراحی ارگونومیک است. نوع نمایش اعداد در این گیج به صورت ساعتی است. این دستگاه اندازه گیری را در دامنه‌های مختلف انجام میدهد. داخل این دستکاه 3 عدد میله گیج وحود دارد که دامنه اندازه‌گیری هر کدام با یکدیگر متفاوت است. مثلا دامنه اندازه گیری میله بور گیج اول برابر با 35-18 میلی متر، دامنه اندازه گیری میله بور گیج دوم برابر با 60-35 میلی متر و دامنه اندازه گیری میله بور گیج سوم برابر با 160-50 میلی متر است . دقت اندازه گیری میله گیج اول 0.015± میلی متر و برای میله دوم و سوم 0.018± میلی متر است.
استفاده از این دستگاه این طور است که ابتدا گیج داخل سیلندر وارد عمق انتخاب شده میگردد. بعد از آن قطعه "anvil" به سوی بیرون باز میشود. قطعات anvil خیلی حساس هستند چون اینها مسئول هستند تا قطر عمق مورد نظر را به طور دقیق اندازه بگیرند. وقتی قطعه anvil به سوی بیرون باز میشود آنوقت به دیواره‌های داخلی سوراخ یا سیلندر برخورد میکنند و قطر آن را به دقت اندازه‌گیری میکنند.
معرفی برند اینسایز
اینسایز ( INSIZE ) یکی از برندهای معروف و درجه یک کشور چین است که در زمینه تولید تجهیزات اندازه‌گیری و ابزار دقیق تخصص دارد و محصولات خود را با کیفیت بسیار بالا تولید می‌نماید. این شرکت معتبر، کلیه محصولات خود را به کشورهای بزرگ و صنعتی جهان از جمله ایالات متحده آمریکا، انگلیس، آلمان و فرانسه و همچنین بیش از 75 کشور جهان توزیع و صادر میکند و دارای شعبه‌هایی در کشور ایالات متحده آمریکا، هند و برزیل است. درضمن مسئله‌ای که باعث میشود شرکت اینسایز از سایر رقبای خود متفاوت و برجسته به نظر برسد نوآوری، تنوع گسترده در تولیدات، ارزش دهی و کیفیت برتر محصولات این شرکت است. ملاک مهم بعدی که باعث شده تقاضای جهانی برای خرید این محصولات روز به روز بیشتر شود، قیمت مناسب و سلامت فیزیکی آن است که همین موضوع ارزش خرید آن را بالاتر برده است. همچنین این شرکت به ویژگی‌های امنیتی محصولات خود هم توجه ویژه‌ای دارد تا اجناس تقلبی که با این نام و برند در بازار موجود هستند را به سرعت شناسایی کند .
