راهنمای خرید کفشک قالب: چگونه یک محصول مناسب برای نیازهای خود پیدا کنید؟

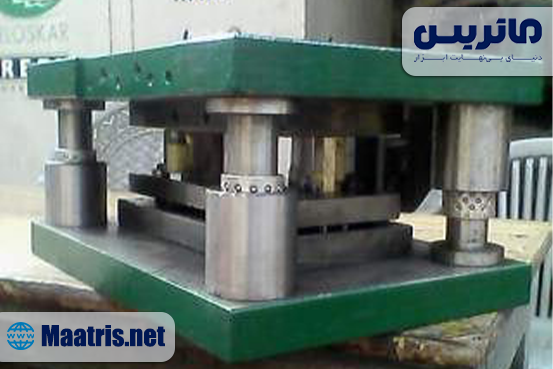

کفشک قالب چیست؟

کفشک قالب یکی از اجزای اصلی در فرآیند قالب‌سازی صنعتی است که نقش ستون فقرات قالب را ایفا می‌کند. این قطعه، یک چارچوب فلزی منسجم و دقیق است که تمامی اجزای متحرک و ثابت قالب مانند سنبه، ماتریس، صفحه پران و اجزای کمکی دیگر را در خود جای می‌دهد و پایداری کلی ساختار قالب را تضمین می‌کند. ساختار استاندارد کفشک‌ها معمولاً شامل یک صفحه بالایی، یک صفحه پایینی، و تعدادی ستون راهنما به همراه بوش‌های مربوطه است.

کار اصلی ستون‌های راهنما ایجاد هماهنگی کامل و هم‌راستایی بین دو صفحه بالایی و پایینی قالب در هنگام حرکت رفت و برگشتی دستگاه پرس است. این حرکت، که معمولاً با سرعت و فشار بالا انجام می‌شود، نیاز به دقت و ثبات فوق‌العاده‌ای دارد؛ کوچک‌ترین انحراف می‌تواند به قالب یا قطعه نهایی آسیب بزند. به همین دلیل، کفشک‌ها با دقت بالا و تلرانس‌های مهندسی شده طراحی می‌شوند تا در طول زمان و تحت فشارهای مکرر، عملکرد ثابت و مطمئنی ارائه دهند.

کفشک قالب نه‌تنها باعث کاهش استهلاک قطعات متحرک می‌شود، بلکه در ارتقای کیفیت قطعه نهایی، کاهش توقفات تولید و افزایش طول عمر قالب نیز مؤثر است. بنابراین انتخاب کفشک مناسب، یک گام مهم و استراتژیک در طراحی و ساخت هر نوع قالب فلزی به شمار می‌رود. این ابزار به‌ویژه در قالب‌های مورد استفاده در صنایع خودروسازی، لوازم خانگی، بسته‌بندی، الکترونیک و هوافضا اهمیت بالایی دارد.

وظایف اصلی کفشک:

• ایجاد استحکام و پایداری در ساختار قالب

• تضمین هم‌راستایی دقیق اجزا

• کاهش استهلاک در اثر اصطکاک

• افزایش طول عمر قالب



کاربردهای کفشک قالب

کفشک‌ها در صنایع گوناگون برای عملیات شکل‌دهی فلزات به‌کار می‌روند. از جمله مهم‌ترین کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• صنایع خودروسازی: برای تولید قطعات بدنه و شاسی

• لوازم خانگی: در تولید قطعات فلزی بدنه دستگاه‌ها

• الکترونیک: قالب‌گیری قطعات دقیق فلزی مانند سوکت‌ها و اتصالات

• بسته‌بندی فلزی: مانند قوطی‌های فلزی یا درب‌های کنسرو

• هوافضا و نظامی: قطعات دقیق و مقاوم با تلرانس بالا





انواع کفشک قالب بر اساس ساختار

کفشک‌ها با توجه به نوع عملکرد، ظرفیت قالب، فضای در دسترس و دقت مورد نیاز، در ساختارهای متفاوتی طراحی و تولید می‌شوند. شناخت انواع ساختاری کفشک‌ها به طراحان قالب کمک می‌کند تا متناسب با شرایط کاری خود، گزینه‌ای بهینه را انتخاب کنند. در ادامه، مهم‌ترین انواع کفشک قالب را از نظر ساختار معرفی و بررسی می‌کنیم:

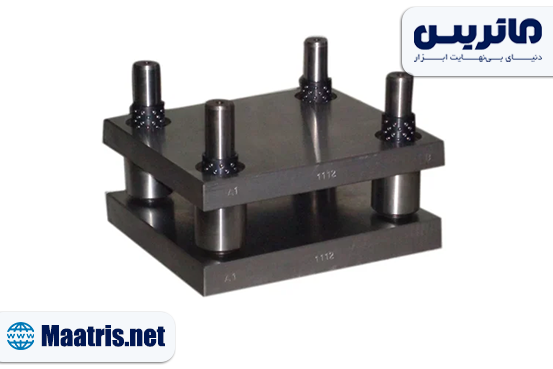

1. کفشک با چهار ستون

کفشک چهار ستونه یکی از رایج‌ترین و مستحکم‌ترین انواع کفشک قالب به شمار می‌رود. در این مدل، چهار ستون راهنما در چهار گوشه صفحه‌ها نصب می‌شوند که موجب ایجاد پایداری حداکثری در هنگام حرکت صفحات قالب می‌گردد. این توزیع متقارن بار کمک می‌کند تا فشار وارده از دستگاه پرس به‌طور یکنواخت بر سطح قالب وارد شود و از تاب‌برداشتن یا انحراف قطعات جلوگیری شود.

کاربرد این نوع کفشک بیشتر در قالب‌های بزرگ، سنگین یا دقیق مانند قالب‌های تولید قطعات خودرویی، قطعات فلزی بدنه و اجزای ساختاری پیچیده است. همچنین در مواردی که قالب نیاز به دقت و هم‌راستایی بالا دارد، استفاده از مدل چهار ستونه بسیار توصیه می‌شود. در کنار این مزایا، باید توجه داشت که این نوع کفشک به فضای بیشتری نیاز دارد و هزینه ساخت آن نیز بالاتر است.

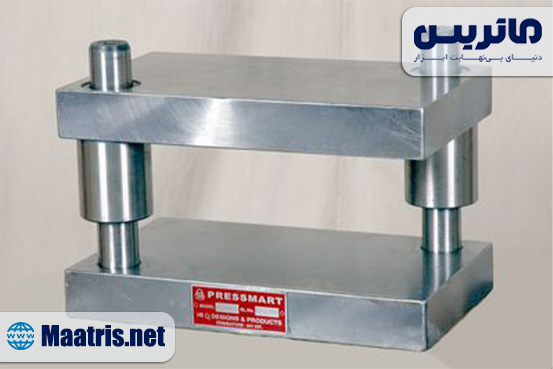

2. کفشک با دو ستون

کفشک دو ستونه طراحی ساده‌تری دارد و معمولاً از دو ستون راهنما استفاده می‌کند که یا در یک طرف یا به صورت قطری (زاویه‌ای) نسبت به یکدیگر قرار می‌گیرند. این مدل برای قالب‌هایی با وزن و فشار کمتر، یا در مواقعی که فضای کاری محدود است، انتخاب مناسبی محسوب می‌شود.

مزیت اصلی کفشک‌های دو ستونه، هزینه کمتر و اشغال فضای کمتر است. در عین حال، ساختار آن ممکن است از نظر پایداری و تحمل فشار نسبت به مدل چهار ستونه ضعیف‌تر باشد. از این رو، اغلب در قالب‌های ساده‌تر مانند قطعات الکترونیکی، قوطی‌های فلزی یا قطعات سبک لوازم خانگی به کار می‌رود.



3. کفشک مرکزی

در این مدل خاص، تنها یک ستون راهنما در مرکز صفحه نصب می‌شود. طراحی این نوع کفشک بیشتر برای قالب‌های بسیار کوچک، کم‌فشار و خاص استفاده می‌شود. به دلیل طراحی متمرکز، وزن کلی کفشک پایین است و امکان حرکت بسیار سریع و روان را فراهم می‌آورد.

با این حال، کفشک مرکزی پایداری مکانیکی کمتری نسبت به مدل‌های چندستونه دارد و فقط برای کاربردهایی با فشار پایین، قطعات بسیار کوچک یا تولیدات خاص مانند صنایع ساعت‌سازی، میکرومکانیک و الکترونیک توصیه می‌شود.



4. کفشک راهنمای پین‌دار

در برخی کاربردهای خاص، به‌جای استفاده از ستون‌های راهنما، از پین‌های دقیق و مهندسی‌شده برای هدایت صفحات استفاده می‌شود. این نوع کفشک به عنوان کفشک راهنمای پین‌دار شناخته می‌شود و بیشتر در قالب‌هایی با تلرانس بسیار پایین و دقت بالا استفاده دارد.

پین‌ها اغلب از آلیاژهای مقاوم در برابر سایش ساخته می‌شوند و درون بوش‌های دقیق قرار می‌گیرند تا حرکت یکنواخت و بدون لقی بین اجزای قالب حاصل شود. این طراحی بیشتر در قالب‌های پرسرعت یا قالب‌هایی که در شرایط خاص مانند فشار بالا یا دمای متغیر کار می‌کنند کاربرد دارد.



جنس و کیفیت مواد اولیه

مواد به‌کاررفته در ساخت کفشک تأثیر مستقیمی بر عمر، دقت و تحمل فشار آن دارد. مهم‌ترین آلیاژهای مورد استفاده عبارت‌اند از:

• فولاد ابزار: مانند SKD11، D2، H13 برای تحمل فشار و حرارت بالا

• فولاد کربنی سختکاری شده: برای قالب‌های عمومی با فشار کمتر

• فولاد آلیاژی کروم و مولیبدن: برای قالب‌های دقیق با نیاز به استحکام بالا

• برنز یا بوش‌های ضد سایش: در ستون‌های راهنما برای کاهش اصطکاک





نکات کلیدی هنگام خرید کفشک قالب

خرید کفشک قالب مناسب، یکی از تصمیمات حیاتی در فرآیند طراحی و تولید قالب‌های صنعتی است. این انتخاب نه‌تنها روی کیفیت نهایی قطعات اثرگذار است، بلکه در بهره‌وری، هزینه‌های نگهداری، دقت تولید و حتی طول عمر کل خط تولید نقش مهمی ایفا می‌کند. در ادامه به مهم‌ترین نکات و معیارهایی که هنگام خرید کفشک باید مد نظر قرار دهید، به‌صورت مفصل می‌پردازیم:



1. تلرانس و دقت ساخت

یکی از مهم‌ترین پارامترهایی که نباید نادیده گرفته شود، تلرانس هندسی و دقت ماشین‌کاری کفشک است. در تولید قالب‌های دقیق، حتی انحرافی در حد چند صدم میلی‌متر می‌تواند باعث خرابی قطعه، خوردگی سنبه یا حتی آسیب به دستگاه پرس شود. ستون‌ها باید به‌صورت کاملاً عمود و با هم‌راستایی دقیق نسبت به صفحات بالا و پایین نصب شده باشند.

نکته مهم: تلرانس استاندارد برای کفشک‌های دقیق صنعتی معمولاً در بازه ±0.01 تا ±0.02 میلی‌متر تعریف می‌شود. همیشه از فروشنده درباره دقت ماشین‌کاری و استاندارد تولید سؤال کنید.



2. نوع عملیات قالب‌گیری

نوع فرآیندی که قالب قرار است انجام دهد، مستقیماً بر انتخاب نوع کفشک تأثیرگذار است. عملیات مختلف نیاز به استحکام، انعطاف‌پذیری و دقت متفاوت دارند:

• برش و پانچ: نیازمند کفشک مستحکم و پایدار با دقت بالا

• خم‌کاری: نیاز به پایداری متوسط و کنترل حرکت دقیق

• کشش عمیق (Deep Drawing): نیاز به کفشک‌هایی با روانکاری مناسب و حرکت نرم ستون‌ها

• اکستروژن یا فورج سرد: نیازمند کفشک‌های بسیار مقاوم با ساختار مستحکم چهارستونه

پیشنهاد: ابتدا نوع عملیات را دقیق مشخص کنید، سپس براساس فشار مورد نیاز، سرعت تولید، و تلرانس قطعه نهایی کفشک را انتخاب کنید.



3. ابعاد و وزن کفشک

کفشک باید متناسب با ابعاد قطعه، فضای قالب و ظرفیت دستگاه پرس انتخاب شود. انتخاب کفشکی که بزرگ‌تر از نیاز واقعی است، هزینه و وزن اضافی به خط تولید وارد می‌کند. از سوی دیگر، کفشک کوچک‌تر از نیاز، منجر به ناپایداری و احتمال آسیب می‌شود.

نکات انتخاب ابعاد مناسب:

• طول و عرض صفحات بالا و پایین باید از ابعاد قالب حداقل 10 تا 15 درصد بزرگ‌تر باشد.

• وزن کلی کفشک نباید از ظرفیت میز دستگاه پرس بیشتر باشد.

• ضخامت صفحات و قطر ستون‌ها با توجه به فشار وارده محاسبه شود.



4. سازگاری با دستگاه پرس

همه دستگاه‌های پرس از نظر ابعاد میز، ارتفاع کورس، نحوه نصب قالب و موقعیت پین‌ها استاندارد یکسانی ندارند. بنابراین ضروری است کفشکی انتخاب کنید که از نظر فنی و ابعادی کاملاً با دستگاه شما سازگار باشد.

به‌عنوان مثال:

• آیا صفحه بالایی قابلیت نصب روی کوبش دستگاه را دارد؟

• آیا محل پین‌های راهنما با اسلات‌های میز مطابقت دارد؟

• ارتفاع کلی کفشک با ارتفاع مجاز کورس دستگاه هماهنگ است؟

پیشنهاد: همیشه نقشه فنی دستگاه پرس خود را همراه داشته باشید و کفشک را براساس آن انتخاب کنید.



5. امکان سرویس‌پذیری و نگهداری آسان

طول عمر بالای کفشک تنها در صورتی محقق می‌شود که قابلیت تعمیر، روغن‌کاری آسان، دسترسی به قطعات یدکی و تعویض بوش‌ها یا ستون‌ها به‌سادگی وجود داشته باشد. هنگام خرید بررسی کنید:

• آیا بوش‌های برنزی یا بلبرینگی قابل تعویض هستند؟

• آیا دسترسی به ستون‌ها و روانکارها بدون نیاز به باز کردن کامل قالب ممکن است؟

• آیا سازنده قطعات یدکی استاندارد و قابل تهیه دارد؟

در بسیاری از موارد، خرید کفشک‌هایی با طراحی ماژولار و قابل سرویس، در بلندمدت مقرون‌به‌صرفه‌تر از مدل‌های یکپارچه است.



برندهای معتبر تولیدکننده کفشک قالب

در بازار ایران و جهان برندهای مختلفی در زمینه تولید کفشک قالب فعالیت دارند که برخی از معتبرترین آن‌ها عبارت‌اند از:

• Misumi (ژاپن)

• FIBRO (آلمان)

• Danly (آمریکا)

• HASCO (آلمان)

• Jinan Die & Mold (چین)

• نمونه‌کارهای سفارشی در ایران توسط شرکت‌های قالب‌سازی معتبر مانند قالب ستاک و ارس زنجان





مراقبت و نگهداری از کفشک قالب

برای افزایش عمر مفید کفشک و حفظ دقت آن، رعایت موارد زیر توصیه می‌شود:

• روغن‌کاری منظم ستون‌های راهنما

• بررسی و تعویض بوش‌های سایشی

• تمیزکاری بعد از هر بار استفاده

• استفاده از ابزار مناسب برای نصب و دمونتاژ

• جلوگیری از زنگ‌زدگی با استفاده از پوشش‌های محافظ



اشتباهات رایج هنگام خرید کفشک قالب

1. خرید ارزان‌ترین گزینه

انتخاب کفشک ارزان با مواد بی‌کیفیت باعث آسیب به قالب و دستگاه پرس می‌شود.

2. توجه نکردن به تطابق ابعاد

نداشتن تطابق ابعاد کفشک با ابعاد قطعه و قالب، موجب اختلال در کارکرد و کاهش دقت تولید می‌شود.

3. نادیده گرفتن تلرانس‌های فنی

تلرانس‌های دقیق در سوراخ‌کاری، پرداخت و صافی سطح اهمیت زیادی دارد. انتخاب کفشک‌های بی‌کیفیت با تلرانس‌های بالا منجر به استهلاک سریع خواهد شد.



نکاتی برای خرید اینترنتی کفشک قالب

• مشخصات فنی را دقیق بررسی کنید.

• از فروشگاه‌های معتبر با گارانتی اصالت خرید کنید.

• نظرات کاربران و تجربه خریداران قبلی را بخوانید.

• از فروشنده بخواهید نقشه فنی یا دیتاشیت محصول را ارائه دهد.



جمع‌بندی

خرید یک کفشک قالب مناسب چیزی فراتر از تهیه یک قطعه صنعتی ساده است؛ این تصمیم پایه‌گذار کیفیت، دقت و بازدهی کل فرآیند تولید شما خواهد بود. برای این انتخاب مهم، ابتدا باید به‌درستی نیازهای خود را بشناسید: نوع فرآیند قالب‌گیری (پانچ، برش، کشش، اکستروژن و...)، وزن و ابعاد قطعه، ظرفیت دستگاه پرس، و دقت مورد انتظار در تولید.

سپس نوبت به انتخاب ساختار مناسب کفشک می‌رسد: آیا نیاز به مدل چهار ستونه دارید یا دو ستونه؟ آیا کفشک مرکزی برای شما کفایت می‌کند یا به ساختار پین‌دار نیاز دارید؟ بررسی جنس صفحات و ستون‌ها، سطح تلرانس ماشین‌کاری، برند تولیدکننده، و مهم‌تر از همه قابلیت سرویس‌پذیری و پشتیبانی فنی، عواملی هستند که روی عمر مفید قالب و کیفیت محصول نهایی اثرگذار خواهند بود.
