فنر هلی کویل چیست؟ راهنمای جامع خرید
در دنیای صنعت و مکانیک، یکی از مشکلات رایج و پرهزینه، از بین رفتن و آسیب دیدن رزوههای مادگی است. این مشکل میتواند به دلایل مختلفی مانند خوردگی، فشار بیش از حد یا باز و بسته شدن مکرر پیچ رخ دهد. در گذشته، برای حل این معضل از روشهای زمانبر و پرهزینهای مانند جوشکاری، بوشگذاری یا قلاویزکاری مجدد استفاده میشد که هر کدام مشکلات خاص خود را داشتند. اما امروزه، با ابزاری نوین به نام هلی کویل، این فرآیند بسیار سادهتر، سریعتر و موثرتر شده است. هلی کویل نه تنها رزوه آسیبدیده را تعمیر میکند، بلکه مقاومت آن را به طرز قابل توجهی افزایش میدهد.
فنر هلی کویل چیست و چگونه کار میکند؟
هلی کویل در واقع نام یک برند تجاری شناختهشده است، اما به عنوان نام عمومی برای فنرهای مارپیچ فولادی ضد زنگ به کار میرود که برای تعمیر و تقویت رزوهها استفاده میشوند. این ابزار، مفتولی با جنس فولاد ضد زنگ است که به صورت فنر پیچیده شده و طبق استانداردهای بینالمللی تولید میشود.عملکرد هلی کویل بسیار ساده اما هوشمندانه است با استفاده از ابزار مخصوص، رزوه آسیبدیده با یک سوراخ جدید جایگزین میشود، سپس یک رزوه جدید و مناسب برای فنر هلی کویل ایجاد میگردد. در نهایت، فنر هلی کویل در این رزوه جدید نصب میشود و یک رزوه داخلی بسیار قویتر و بادوامتر را برای پیچ اصلی فراهم میکند. این فرآیند بدون حرارت دیدن انجام میگیرد که باعث میشود مفتول فولادی آن به مقاومت کششی فوقالعادهای در حد 145 کیلو پوند بر متر مربع دست یابد.با جایگذاری هلی کویل، مقاومت رزوه در برابر اصطکاک، فرسودگی و استهلاک به طور قابل ملاحظهای افزایش مییابد و از همه مهمتر، پیچ اصلی و قبلی همچنان قابل استفاده خواهد بود.
موارد استفاده از هلی کویل بسیار فراتر از یک ابزار ساده برای تعمیر است؛ این ابزار به یک راهحل ضروری در صنایع مختلف تبدیل شده است که به افزایش دوام و کارایی قطعات کمک میکند.
تولید قطعات جدید
در فرآیند تولید، بهویژه در ساخت قطعات از فلزات سبک مانند آلومینیوم و منیزیم، استفاده از هلی کویل برای تقویت رزوه امری حیاتی است. این فلزات به دلیل وزن کم و قابلیت ماشینکاری بالا، در صنایع هوافضا و خودروسازی بسیار محبوب هستند. با این حال، مقاومت کششی و سختی آنها در برابر فشار، سایش و ارتعاشات کمتر از فولاد است و رزوههای ایجاد شده در آنها به راحتی آسیب میبینند. با نصب یک هلی کویل فولادی در رزوه، میتوان مقاومت آن را به طور چشمگیری افزایش داد و دوام قطعه را تضمین کرد. این کار باعث میشود پیچوبست در این قطعات، حتی در شرایط پرفشار، از استحکام لازم برخوردار باشد.
تعمیر و بازسازی رزوههای آسیبدیده
یکی از کاربردهای اصلی هلی کویل، تعمیر رزوههای صدمه دیده در قطعات صنعتی و تجهیزات است. خرابی رزوه میتواند به دلیل سفت کردن بیش از حد پیچ، خوردگی ناشی از رطوبت یا فرسودگی ناشی از باز و بسته شدن مکرر رخ دهد. در چنین شرایطی، به جای تعویض کامل قطعه که ممکن است بسیار گرانقیمت یا حتی نایاب باشد، میتوان با استفاده از هلی کویل رزوه را بازسازی کرد. این فرآیند نه تنها در زمان و هزینه صرفهجویی میکند، بلکه قطعه را به حالت اولیه خود بازمیگرداند و حتی مقاومت آن را افزایش میدهد.
کاربرد در کارگاههای صنعتی و تعمیرات خودرو
هلی کویل در هر محیطی که با پیچوبستهای مکانیکی سروکار دارد، یک ابزار ضروری است. در کارگاههای صنعتی، از متالوژی و فلزکاری گرفته تا ماشینسازی، از این ابزار برای تعمیر قطعات آسیبدیده یا افزایش دوام محصولات تولیدی استفاده میشود. اما شاید یکی از حیاتیترین کاربردهای آن در صنعت تعمیرات خودرو باشد. رزوههایی مانند محل بسته شدن شمعها در سرسیلندر یا پیچ تخلیه روغن موتور به دلیل قرار گرفتن در معرض حرارت، ارتعاش و فشار زیاد، بسیار مستعد آسیب هستند. هلی کویل به مکانیکها اجازه میدهد تا این رزوهها را به سرعت و با اطمینان کامل ترمیم کنند، بدون اینکه نیاز به تعویض قطعه گرانقیمت سرسیلندر باشد.
راهنمای جامع خرید هلی کویل
برای خرید یک ست هلی کویل مناسب، باید به نکات کلیدی زیر توجه کنید:
1. تعیین سایز (اندازه) هلی کویل
سایز هر هلی کویل بر اساس سایز پیچی که قرار است در آن بسته شود، مشخص میشود. به عنوان مثال، اگر در قطعهای از پیچ سایز M6 استفاده شده، باید برای تعمیر آن از هلی کویل سایز M6 استفاده کرد. قطر فنر نصب نشده کمی بزرگتر از سایز اسمی است تا پس از نصب، قطر داخلی آن دقیقاً مناسب برای پیچ M6 شود.
2. طول فنر هلی کویل
طول فنر هلی کویل بر مبنای ضریبی از قطر (d) آن شناسایی میشود. برای مثال، فنر با طولهای 1d، 1.5d و 2d رایج هستند. انتخاب طول مناسب به عمق سوراخ و میزان استحکام مورد نیاز بستگی دارد.
3. انتخاب نوع کیت
هلی کویلها به دو دسته متریک (Metric) و اینچی (Imperial) تقسیم میشوند.
-
هلی کویلهای متریک: برای پیچهای با استاندارد متریک (مانند M6، M8، و...) استفاده میشوند که در ایران رایجتر هستند.
-
هلی کویلهای اینچی: برای پیچهای با استاندارد اینچی (مانند 1/4-20 UNC و...) کاربرد دارند.

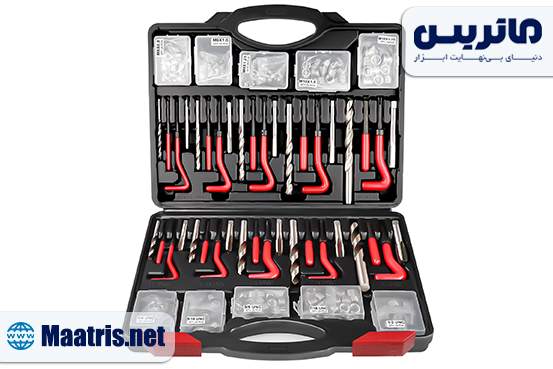

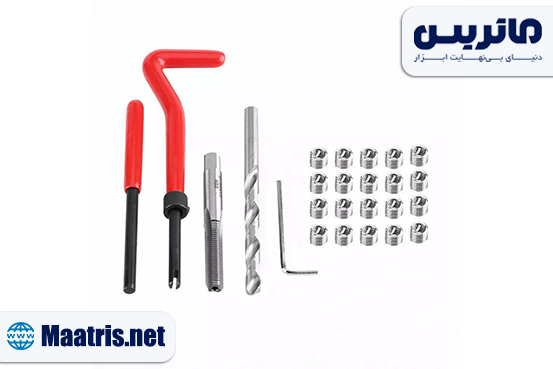

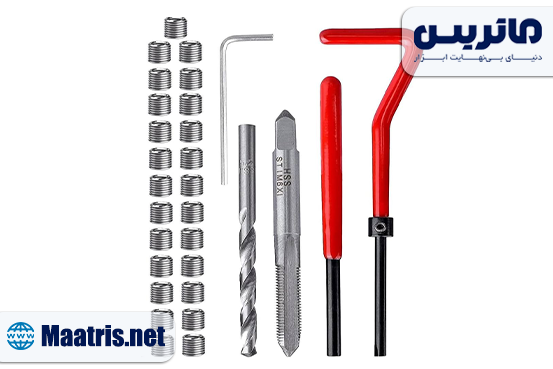

4. اجزای یک ست هلی کویل
یک ست هلی کویل کامل شامل ابزارهای زیر است:
-
فنر (اینسرت): فنرهای مارپیچ فولادی.
-
مته: برای سوراخکاری اولیه (قطر آن باید با جدول راهنما مطابقت داشته باشد).
-
قلاویز: قلاویز مخصوص هلی کویل که رزوه داخلی را ایجاد میکند.
-
ابزار نصب: برای جا زدن فنر در داخل سوراخ.
-
ابزار شکستن زبانه: برای جدا کردن زبانه انتهایی فنر پس از نصب.
نصب هلی کویل فرآیندی دقیق و چند مرحلهای است که به شما امکان میدهد رزوههای آسیبدیده را به طور کامل و با استحکامی بیش از قبل ترمیم کنید. برای انجام صحیح این کار، باید مراحل زیر را با دقت و به ترتیب دنبال کنید.
آمادهسازی و سوراخکاری
نخستین و مهمترین گام، آمادهسازی محل کار است. ابتدا باید رزوه آسیبدیده را از هرگونه براده، گرد و غبار یا آلودگی پاک کنید. سپس، با استفاده از یک جدول راهنمای هلی کویل و با توجه به سایز پیچ، قطر مته مناسب را انتخاب کنید. دقت در این مرحله حیاتی است، چرا که انتخاب مته با قطر اشتباه میتواند فرآیند را از ابتدا با شکست مواجه کند. پس از انتخاب مته، با یک دریل، سوراخ را به صورت عمود و دقیق بر روی سطح قطعه ایجاد کنید. این سوراخ باید به اندازهای باشد که تمامی رزوههای آسیبدیده را از بین ببرد و سطحی صاف و آماده برای مرحله بعدی فراهم کند.
قلاویزکاری و ایجاد رزوه جدید
پس از سوراخکاری، نوبت به ایجاد رزوههای جدید برای فنر هلی کویل میرسد. برای این کار از قلاویز مخصوص هلی کویل استفاده میشود. این قلاویز با قلاویزهای معمولی متفاوت است و رزوههایی با ابعاد دقیق برای جاگذاری فنر ایجاد میکند. برای قلاویزکاری، میتوانید از قلاویز دستی استفاده کنید. با چرخاندن قلاویز، رزوههای جدید را با دقت در داخل سوراخ ایجاد کنید. به یاد داشته باشید که در این مرحله، استفاده از روغن برش یا مایع خنککننده میتواند اصطکاک را کاهش داده و فرآیند را روانتر کند.
نصب فنر هلی کویل

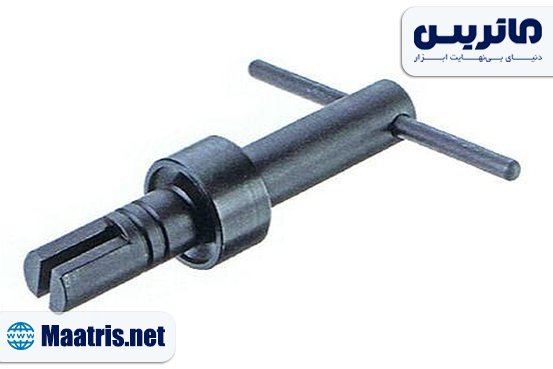

حالا زمان نصب فنر هلی کویل است. ابزار نصب هلی کویل را برداشته و فنر را به گونهای روی آن قرار دهید که زبانه (دنباله) آن در شیار ابزار قرار گیرد. با فشار ملایم و به صورت چرخشی، ابزار را در داخل سوراخ بپیچید. این کار را تا زمانی ادامه دهید که زبانه فنر به اندازه یک چهارم گام رزوه از سطح قطعه پایینتر قرار گیرد. این عمق تضمین میکند که فنر به درستی در جای خود محکم میشود.
شکستن زبانه
آخرین گام، شکستن زبانه انتهایی فنر است. این زبانه پس از نصب، از فنر بیرون میزند و باید برداشته شود تا مسیر برای پیچ اصلی باز و صاف باشد. با استفاده از ابزار شکستن زبانه، آن را در داخل سوراخ قرار دهید و با یک ضربه آرام با چکش، زبانه را بشکنید. با خارج کردن زبانه، فرآیند نصب کامل میشود. اکنون میتوانید پیچ اصلی را در رزوه جدید و بسیار مستحکم خود ببندید.
جدول انتخاب قطر مته
در جدول زیر، قطرهای پیشنهادی متهها بر حسب میلیمتر برای هلی کویلهای متریک و اینچی آمده است:
| هلی کویلهای متری | قطر مته (میلیمتر) | هلی کویلهای اینچی | قطر مته (میلیمتر) |
| M2 | 2٫1 | 2-56 UNC | 2٫4 |
| M 2.5 | 2٫6 | 4-40 UNC | 3٫1 |
| M 3 | 3٫2 | 4-48 UNF | 3٫0 |
| M 3.5 | 3٫7 | 5-40 UNC | 3٫4 |
| M 4 | 4٫2 | 6-32 UNC | 3٫8 |
| M 5 | 5٫2 | 6-40 UNF | 3٫8 |
| M 6 | 6٫3 | 8-32 UNC | 4٫4 |
| M 7 | 7٫3 | 8-36 UNF | 4٫4 |
| M 8 | 8٫4 | 10-24 UNC | 5٫2 |
| M 8×1 | 8٫3 | 10-32 UNF | 5٫1 |
| M 9 | 9٫4 | 12-24 UNC | 5٫8 |
| M 10 | 10٫5 | 1/4-20 UNC | 6٫7 |
| M 10×1 | 10٫25 | 1/4-28 UNF | 6٫7 |
| M 10×1٫25 | 10٫4 | 5/16-18 UNC | 8٫4 |
| M 11 | 11٫5 | 5/16-24 UNF | 8٫2 |
| M 12 | 12٫5 | 3/8-16 UNC | 10٫0 |
| M 12×1 | 12٫25 | 3/8-24 UNF | 9٫8 |
| M 12×1٫25 | 12٫25 | 7/16-14 UNC | 11٫6 |
| M 12×1٫5 | 12٫5 | 7/16-20 UNF | 11٫5 |
| M 14 | 14٫5 | 1/2-13 UNC | 13٫2 |
| M 14×1 | 14٫25 | 1/2-20 UNF | 13٫1 |
| M 14×1٫25 | 14٫25 | 9/16-12 UNC | 14٫9 |
| M 14×1٫5 | 14٫5 | 9/16-18 UNF | 14٫7 |
| M 16 | 16٫5 | 5/8-11 UNC | 16٫6 |
| M 16×1٫5 | 16٫5 | 5/8-18 UNF | 16٫3 |
| M 18 | 18٫75 | 3/4-10 UNC | 19٫7 |
| M 18×1٫5 | 18٫5 | 3/4-16 UNF | 19٫5 |
| M 18×2 | 18٫5 | 7/8-9 UNC | 23٫0 |
| M 20 | 20٫75 | 7/8-14 UNF | 22٫7 |
| M 20×1٫5 | 20٫5 | 1-8 UNC | 26٫2 |
| M 20×2 | 20٫5 | 1-14 UNF | 26٫0 |
| M 22 | 22٫75 | 1-12 UNF | 26٫0 |
| M 22×1٫5 | 22٫5 | 1 1/8-7 UNC | 29٫5 |
| M 22×2 | 22٫5 | 1 1/8-12 UNF | 29٫0 |
| M 24 | 24٫75 | 1 1/4-7 UNC | 33٫0 |
| M 24×1٫5 | 24٫5 | 1 1/4-12 UNF | 32٫5 |
| M 24×2 | 24٫5 | 1 3/8-6 UNC | 36٫0 |
| M 26×1٫5 | 26٫5 | 1 3/8-12 UNF | 35٫5 |
| M 27 | 27٫75 | 1 1/2-6 UNC | 39٫5 |
| M 27×1٫5 | 27٫5 | 1 1/2-12 UNF | 38٫5 |
| M 27×2 | 27٫5 | ||
| M 28×1٫5 | 28٫5 | ||
| M 30 | 31٫0 | ||
| M 30×1٫5 | 30٫5 | ||
| M 30×2 | 30٫5 | ||
| M 33 | 34٫0 | ||
| M 33×2 | 33٫5 | ||
| M 36 | 37٫0 | ||
| M 36×1٫5 | 36٫5 | ||
| M 36×2 | 36٫5 | ||
| M 39 | 40٫0 | ||
| M 39×2 | 39٫5 | ||
| M 39×3 | 40٫0 | ||
| M 42 | 42٫5 | ||
| M 42×1٫5 | 42٫5 |
نتیجهگیری
فنرهلی کویل، که اغلب با نام ابزار نصب هلی کویل شناخته میشود، تنها یک وسیله ساده نیست؛ بلکه ابزاری تخصصی و حیاتی است که دقت و موفقیت فرآیند تعمیر رزوه را تضمین میکند. استفاده از این ابزار برای جا زدن صحیح و بدون آسیب به فنر هلی کویل، امری ضروری است. یک آچار با کیفیت بالا، با کنترل دقیق بر گام و زاویه فنر، از پیچیدگیهای احتمالی در حین نصب جلوگیری میکند و تضمین میکند که رزوه ترمیمشده، استحکامی فراتر از حالت اولیه داشته باشد. انتخاب آچار مناسب، که با ابعاد و نوع فنر هلی کویل شما سازگار باشد، از اهمیت بالایی برخوردار است. در این زمینه، ما در ابزارماتریس، مجموعهای از فنرهای هلی کویل را ارائه میدهیم که با دقت مهندسی شدهاند و برای طیف گستردهای از اندازهها و کاربردهای صنعتی مناسب هستند. با تهیه ابزارهای تخصصی از ابزارماتریس، شما تنها یک آچار نمیخرید، بلکه روی دقت و کارایی پروژههای خود سرمایهگذاری میکنید. برای اطمینان از اینکه ابزار مناسبی را برای نیازهای خود در اختیار دارید، از شما دعوت میکنیم که به وبسایت ما سر بزنید و با مشاوران ما در ارتباط باشید.
