میل و بوش قالب چیست؟ نکاتی که قبل از خرید باید حتماً بدانید

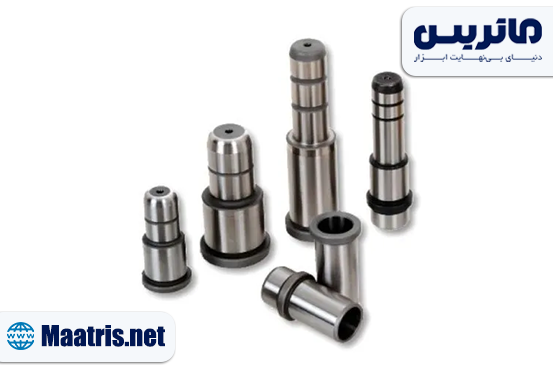

میل و بوش قالب چیست و چه نقشی دارند؟

میل راهنما (Guide Pin یا Guide Pillar)

میل راهنما میله‌ای استوانه‌ای، صیقلی و بسیار دقیق است که در فرآیند قالب‌سازی وظیفه اصلی آن، هدایت حرکت باز و بسته شدن دو نیمه قالب به‌شکلی دقیق و کنترل‌شده است. این قطعه معمولاً بر روی کفشک یا صفحه‌ی ثابت قالب نصب می‌شود و با عبور از داخل بوش نصب‌شده در صفحه متحرک، موقعیت قرارگیری صفحات نسبت به یکدیگر را با دقت بالا تنظیم می‌کند. استفاده از میل راهنما باعث می‌شود فرآیند بسته و باز شدن قالب بدون انحراف یا لقی انجام شود که این خود منجر به افزایش کیفیت نهایی قطعه تولیدی می‌گردد.

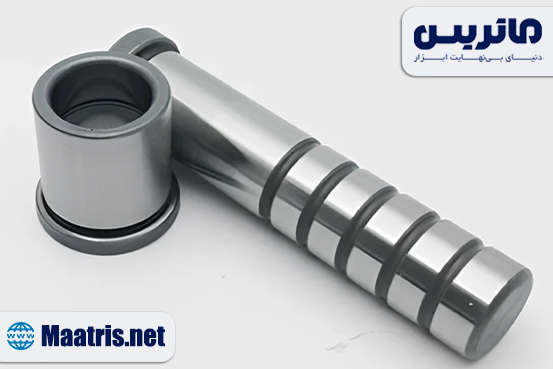

بوش راهنما (Guide Bushing)

بوش راهنما قطعه‌ای استوانه‌ای و دقیق است که درون سوراخی روی کفشک متحرک جای می‌گیرد و میل راهنما از درون آن عبور می‌کند. هدف اصلی استفاده از بوش جلوگیری از تماس مستقیم میل با بدنه کفشک است؛ این تماس مستقیم می‌تواند در بلندمدت باعث سایش، کاهش دقت و تخریب سطوح قالب شود. بوش راهنما با فراهم‌کردن سطح تماس یکنواخت و روان، اصطکاک را کاهش داده، حرکات را نرم‌تر کرده و موجب افزایش دقت عملکرد و طول عمر قالب می‌شود.

نکته: بوش راهنما نوعی بلبرینگ خطی محسوب می‌شود که بسته به نوع طراحی، می‌تواند دارای روانکار داخلی، ساختار غلتکی یا روکش خاص برای کاهش اصطکاک باشد.





چرا استفاده از بوش راهنما ضروری است؟

استفاده از بوش راهنما نه‌تنها یک اقدام حرفه‌ای در قالب‌سازی محسوب می‌شود، بلکه از نظر اقتصادی نیز بسیار مقرون‌به‌صرفه است. در صورتی‌که میل راهنما مستقیماً با سوراخ کفشک تماس داشته باشد، به مرور زمان و بر اثر فشارهای مداوم، سایش و خوردگی در محل تماس ایجاد می‌شود. این سایش باعث کاهش دقت هندسی و در نهایت از بین رفتن هم‌محوری بین صفحات قالب خواهد شد. نتیجه این فرآیند، تولید قطعات معیوب و خارج از تلرانس طراحی است که ممکن است منجر به توقف خط تولید شود.

در موارد شدیدتر، این سایش می‌تواند به ترک‌خوردگی یا شکست کامل سوراخ در کفشک منجر شود. در چنین شرایطی، برای بازگرداندن دقت به قالب، نیاز به تعویض کامل کفشک یا صفحه قالب وجود دارد که این عملیات علاوه بر هزینه‌ی بالا، مستلزم توقف چندساعته یا حتی چندروزه خط تولید است.

با این حال، اگر بوش راهنما بین میل و سوراخ قرار گیرد، بوش نقش یک قطعه‌ی مصرفی و قابل تعویض را ایفا می‌کند. در صورت سایش یا خرابی بوش، تنها با تعویض آن، کل عملکرد مکانیکی قالب به حالت اول بازمی‌گردد. این فرآیند سریع، ارزان و بسیار کم‌دردسر است.

در نتیجه، بوش‌ها تضمین‌کننده دقت و طول عمر بالاتر در قالب‌ها هستند و نگهداری سیستم راهنمایی قالب را به مراتب ساده‌تر و کم‌هزینه‌تر می‌سازند.

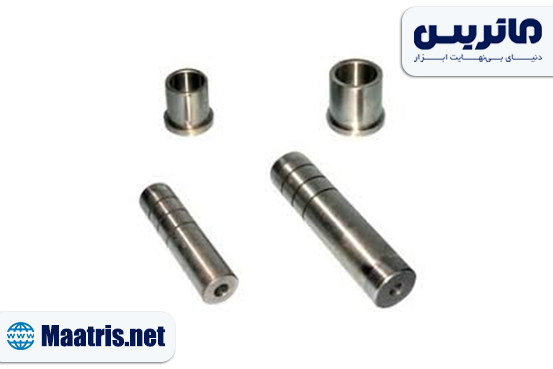

بوش راهنما در قالب‌های فلزی

بوش‌های راهنما بسته به نوع طراحی، شرایط کاری و نوع حرکت، در انواع مختلفی تولید می‌شوند. هر نوع بوش ویژگی‌های خاص خود را دارد که شناخت آن‌ها برای انتخاب مناسب، ضروری است:

1. بوش خود روانکار (Self-Lubricating)

این نوع بوش از مواد متخلخل یا سینتر شده ساخته می‌شود که درون آن‌ها با روانکار اشباع شده است. در اثر اصطکاک و حرارت حاصل از حرکت، روانکار از حفره‌های ریز موجود در بدنه بوش خارج شده و سطح تماس را روانکاری می‌کند. این بوش‌ها مناسب حرکات خطی و دورانی هستند و عمر بالایی دارند، اما نسبت به ضربات شدید و آلودگی محیط حساس‌اند. نگهداری کمی نیاز دارند و به‌دلیل روانکاری داخلی، در بسیاری از مواقع نیازی به گریس یا روغن اضافه ندارند.

2. بوش با روکش برنزی (Bronze-Coated)

این بوش‌ها از فولاد با روکش داخلی از جنس برنز ساخته شده‌اند تا مقاومت سایشی و روانکاری بهتری داشته باشند. آن‌ها نیاز به روانکاری دائم با گریس یا روغن دارند. تحمل بار و ضربه بالایی دارند و گزینه‌ای مناسب برای قالب‌هایی هستند که فشار زیادی به آن‌ها وارد می‌شود. با این حال، در کورس‌های سریع عملکرد ضعیف‌تری نسبت به انواع دیگر دارند.

3. بوش با روانکار جامد (Solid Lubrication)

در این مدل، روانکار به‌صورت جامد (مثل گرافیت) درون ساختار داخلی بوش قرار دارد. این روانکارها معمولاً به شکل حلقه یا الگوهای هندسی در سطح داخلی تعبیه شده‌اند و هنگام حرکت، وظیفه روانکاری را بدون نیاز به روغن یا گریس انجام می‌دهند. این بوش‌ها برای محیط‌های آلوده بسیار مناسب‌اند، چون روانکار از قبل درونشان تعبیه شده است. اما در حرکات دورانی محدودیت‌هایی دارند، مگر اینکه طراحی خاصی برای آن در نظر گرفته شود.

4. بوش با غلتک‌های کروی (Roller Bearing)

این نوع بوش برای کاربردهایی طراحی شده که نیاز به حرکت بسیار روان و سریع دارند. درون آن‌ها غلتک‌های کروی وجود دارد که تماس نقطه‌ای بین میل و بوش ایجاد می‌کنند. قفسه‌ی نگهدارنده غلتک‌ها معمولاً از برنج یا آلومینیوم است. این نوع بوش کمترین اصطکاک را دارد ولی تحمل پایین‌تری در برابر ضربه و آلودگی محیطی دارد.

5. بوش با غلتک‌های استوانه‌ای

این بوش‌ها مشابه مدل قبلی هستند ولی به‌جای غلتک کروی از غلتک‌های استوانه‌ای استفاده می‌کنند که سطح تماس بیشتری با میل دارند. این ساختار باعث افزایش تحمل بار و ضربه می‌شود. حرکات روانی مناسبی دارند و برای کورس‌های پرسرعت ایده‌آل‌اند. البته مانند مدل‌های غلتکی دیگر، در برابر آلودگی حساس‌اند و نیازمند نگهداری منظم هستند.

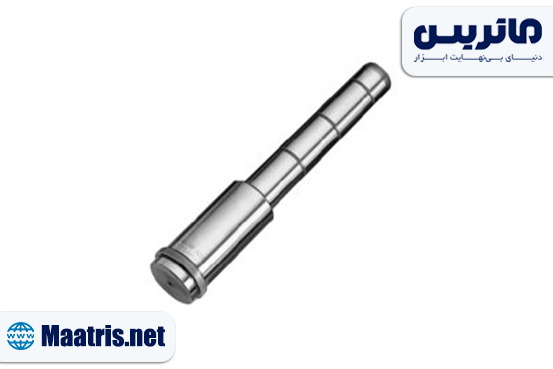

میل راهنما: انواع، نصب و انتخاب

انواع میله راهنما

• ساده (پرسی): این نوع میل‌ها کاملاً استوانه‌ای و بدون زائده هستند و با تلرانس دقیق به‌صورت پرسی در داخل کفشک نصب می‌شوند. نصب آسان و قیمت پایین از مزایای آن‌هاست.

• رزوه‌دار: در یک یا هر دو انتهای میل سوراخ رزوه‌دار تعبیه شده که با استفاده از پیچ به صفحه یا کفشک متصل می‌شود. این طراحی برای قالب‌هایی که نیاز به باز و بسته شدن مکرر دارند، کاربردی‌تر است.

• مخروطی: نوک میل به‌صورت مخروطی ساخته شده تا دمونتاژ و مونتاژ به‌سرعت و راحتی انجام گیرد. این نوع برای قالب‌های پرکاربرد با دفعات سرویس زیاد ایده‌آل است.

جنس و سختکاری میل راهنما

اکثر میله‌های راهنما از فولاد آلیاژی مقاوم در برابر سایش ساخته می‌شوند. سطح آن‌ها معمولاً تحت فرآیند سختکاری القایی یا سختکاری شعله‌ای قرار می‌گیرد تا علاوه بر حفظ خواص مکانیکی داخلی، سطحی سخت و مقاوم در برابر اصطکاک و فشار داشته باشند. عمق سختی معمولاً حدود 1٫5 میلی‌متر یا بیشتر است و سختی سطحی آن‌ها به بیش از 60 راکول C می‌رسد. این ویژگی‌ها باعث می‌شود میل راهنما دوام بالایی در محیط‌های پرتنش قالب‌سازی داشته باشد.

شیاردار: روی بدنه میل شیارهایی برای عبور روانکار یا نصب دقیق‌تر قرار دارد. این شیارها ممکن است برای افزایش چسبندگی نیز به‌کار روند.

یقه‌دار (Collared): دارای زائده‌ی برجسته در وسط یا انتهای میل است که به‌عنوان نشیمنگاه عمل کرده و باعث نصب سریع‌تر و دقیق‌تر میل در کفشک می‌شود.



نکات مهم هنگام خرید میل و بوش قالب

• تلرانس ابعادی (H7/f7 یا h6/g6) برای انطباق دقیق

• نوع روانکاری (خشک، گریس، خود روانکار)

• طول و قطر استاندارد میل (8 تا 30 میلی‌متر یا بیشتر)

• نوع اتصال (پرسی، پیچی، فلنجی، یقه‌دار)

• برند و کیفیت ساخت (سطح صافی، سختی، روکش)





نتیجه‌گیری

میل و بوش قالب اگرچه قطعات کوچکی در قالب‌سازی به‌حساب می‌آیند، اما تأثیر بسیار بزرگی بر دقت، طول عمر و عملکرد کلی قالب دارند. اگر قصد خرید میل و بوش قالب را دارید، با شناخت کامل از انواع، جنس، ساختار و نحوه نصب آن‌ها، می‌توانید قطعاتی متناسب با نیاز خود انتخاب کنید و از هزینه‌های سنگین تعمیر یا تعویض قالب در آینده جلوگیری نمایید.

اگر هنوز در انتخاب میل و بوش مناسب برای قالب خود تردید دارید، پیشنهاد ما این است که با متخصصان ابزار ماتریس تماس بگیرید. تیم فنی این مجموعه با تجربه‌ای غنی در زمینه قالب‌سازی، آماده ارائه مشاوره تخصصی و معرفی بهترین برندها و مدل‌ها متناسب با شرایط کاری شما هستند.

با انتخاب از مجموعه‌ی ابزار ماتریس، خیالتان از بابت کیفیت، پشتیبانی و دوام قطعات راحت خواهد بود.
