چطور فنر قالب مناسب انتخاب کنیم؟ رمز خرید موفق در قالب‌سازی حرفه‌ای

فنر قالب چیست و چرا اهمیت دارد؟

درقلب بسیاری از فرآیندهای صنعتی، ابزارها و ماشین‌آلات پیچیده‌ای به کار گرفته می‌شوند که برای عملکرد صحیح، به اجزای مکانیکی دقیق و قابل‌اعتمادی نیاز دارند. یکی از این اجزای حیاتی، فنر قالب یا Die Spring است. این نوع فنر به‌گونه‌ای طراحی شده که بتواند در شرایط سخت مانند فشار بالا، دمای زیاد و فضای محدود، عملکردی پایدار و ایمن ارائه دهد. برخلاف فنرهای معمولی که در کاربردهای خانگی یا عمومی استفاده می‌شوند، فنرهای قالب از فولادهای آلیاژی خاص مانند کروم-وانادیم یا کروم-سیلیکون ساخته می‌شوند که مقاومت بالایی در برابر فشار، خستگی و حرارت دارند. فنر قالب در قالب‌های فلزکاری، پلاستیک، تزریق، پرس‌های هیدرولیک و پنوماتیک و حتی در صنایع خودروسازی و هوافضا نقش مهمی ایفا می‌کند. این فنرها وظیفه بازگرداندن قطعات متحرک به حالت اولیه، ایجاد فشار یکنواخت، جذب ضربات مکانیکی و کمک به تخلیه سریع قطعه کار را برعهده دارند. اهمیت این فنر در دقت فرآیند تولید، ایمنی اپراتورها، افزایش عمر قالب و کاهش هزینه‌های تعمیر و نگهداری نمایان است. اگرچه از نظر ظاهری کوچک و ساده به‌نظر می‌رسد، اما انتخاب صحیح فنر قالب می‌تواند نقش بزرگی در افزایش بهره‌وری، کاهش خرابی و بهبود کیفیت نهایی محصول داشته باشد؛ درست مانند یک فنر کوچک در قلب یک ساعت که عملکرد کل سیستم به آن وابسته است. به همین دلیل در صنعت حرفه‌ای، هیچ‌گاه فنر قالب به‌عنوان قطعه‌ای ساده یا بی‌اهمیت تلقی نمی‌شود.

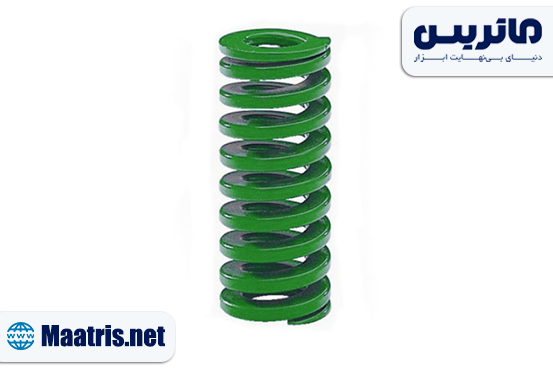

انواع فنر قالب بر اساس رنگ و میزان فشار

فنرهای قالب معمولاً بر اساس میزان فشاری که می‌توانند تحمل کنند، با رنگ‌های استاندارد بین‌المللی کدگذاری می‌شوند:

این رنگ‌بندی به کاربران کمک می‌کند تا بدون نیاز به اندازه‌گیری‌های فنی، به‌سرعت میزان تحمل فشار فنر را تشخیص دهند.

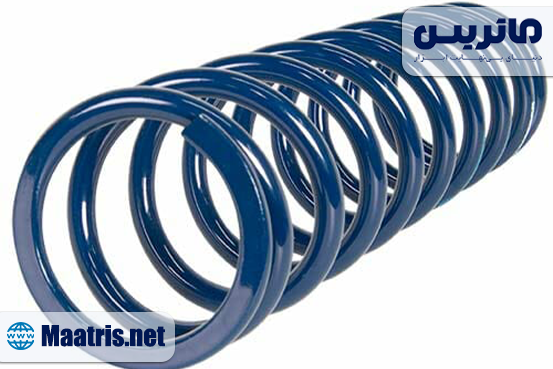

جنس فنر قالب

فنر قالب‌ها معمولاً از فولادهای آلیاژی مانند کروم-وانادیم (Cr-V) یا کروم-سیلیکون (Cr-Si) ساخته می‌شوند. این آلیاژها ویژگی‌هایی مثل مقاومت بالا در برابر خستگی، تحمل دمای بالا، و عمر طولانی دارند. اگر فنر قالبی از جنس ضعیف‌تری ساخته شده باشد، ممکن است خیلی زود خم شود، بشکند یا خاصیت ارتجاعی‌اش را از دست بدهد.

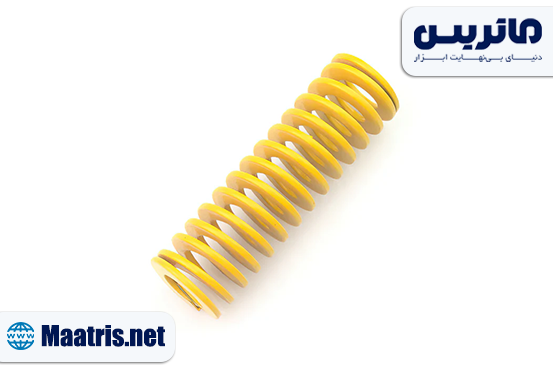

ابعاد مهم در انتخاب فنر قالب

قبل از خرید فنر قالب، باید ابعاد دقیق آن را بدانید. این ابعاد شامل موارد زیر است:

1. قطر خارجی (OD)

2. قطر داخلی (ID)

3. طول آزاد (Free Length)

4. طول فشرده‌شده (Solid Length)

5. مقدار کورس کاری (Stroke Length)

استفاده از فنری با طول آزاد زیاد در فضای محدود باعث خم شدن یا شکستگی می‌شود. همچنین اگر کورس کاری بیشتر از حد تحمل فنر باشد، به‌سرعت دچار خستگی یا لهیدگی خواهد شد.



اشتباهات رایج در خرید فنر قالب

خرید فنر قالب اگرچه در ظاهر کار ساده‌ای به‌نظر می‌رسد، اما در عمل اشتباهات کوچکی در این فرآیند می‌توانند منجر به خرابی قالب، توقف خط تولید یا حتی آسیب‌های جبران‌ناپذیر شوند. در ادامه به رایج‌ترین اشتباهاتی که کاربران در هنگام خرید فنر قالب مرتکب می‌شوند، اشاره می‌کنیم:

1. عدم توجه به دمای کاری: بسیاری از افراد هنگام انتخاب فنر تنها به ابعاد و فشار تمرکز می‌کنند و شرایط دمایی را در نظر نمی‌گیرند. در حالی‌که دمای بالا می‌تواند خواص مکانیکی فنر را کاهش دهد و موجب تغییر شکل، کاهش خاصیت ارتجاعی یا حتی شکستگی آن شود. همیشه باید بازه دمایی مجاز فنر بررسی و با شرایط کاری تطبیق داده شود.

2. بی‌توجهی به رنگ‌بندی استاندارد: فنرهای قالب بر اساس میزان فشار قابل‌تحمل با رنگ‌های خاصی کدگذاری شده‌اند. اما برخی افراد تنها با توجه به اندازه و ظاهر فنر اقدام به خرید می‌کنند، بدون توجه به اینکه رنگ فنر نشان‌دهنده فشار کاری آن است. این اشتباه می‌تواند منجر به انتخاب فنری با توان کمتر از حد نیاز شود که خیلی زود دچار خستگی و خرابی می‌شود.

3. استفاده از فنر بلندتر از فضای موجود: گاهی کاربران برای اطمینان بیشتر از عملکرد فنر، مدلی با طول بیشتر از فضای کاری در نظر می‌گیرند. در حالی‌که این کار باعث می‌شود فنر بیش از حد مجاز فشرده شده و دچار شکست یا خمیدگی شود. طول آزاد و کورس کاری فنر باید کاملاً متناسب با فضای نصب باشد.

4. خرید فنرهای بی‌نام و نشان: در بازار فنرهای ارزان‌قیمت و بی‌برند بسیاری وجود دارد که اغلب از مواد اولیه بی‌کیفیت ساخته شده‌اند. این فنرها ممکن است در مدت زمان کوتاهی خاصیت ارتجاعی خود را از دست دهند یا حتی در اولین فشار دچار شکست شوند. همیشه توصیه می‌شود از برندهای معتبر و با سابقه در زمینه فنر قالب استفاده شود، حتی اگر کمی هزینه بیشتری داشته باشند.





برندهای معتبر فنر قالب در بازار ایران

در بازار ایران برندهای داخلی و خارجی متنوعی در زمینه فنر قالب فعالیت دارند. برخی برندهای معتبر عبارتند از:

• Kaller (ایتالیایی)

• MISUMI (ژاپن)

• DADCO (آمریکا)

• Danly (آلمان)

در سال‌های اخیر، برندهای ایرانی تولید فنر قالب نه‌تنها به استانداردهای جهانی نزدیک شده‌اند، بلکه در بسیاری از موارد حتی عملکرد بهتری نسبت به نمونه‌های خارجی از خود نشان داده‌اند. کیفیت ساخت، دوام بالا و قیمت مقرون‌به‌صرفه، باعث شده فنرهای ایرانی به انتخاب اول بسیاری از قالب‌سازان حرفه‌ای تبدیل شوند.



نکاتی برای افزایش عمر فنر قالب

فنر قالب یکی از قطعات حساس و تحت فشار در سیستم‌های قالب‌سازی است که اگر به‌درستی نگهداری نشود، می‌تواند به‌سرعت مستهلک شود یا حتی بشکند. با رعایت چند نکته ساده ولی مهم، می‌توان عمر این قطعه را به‌طور چشمگیری افزایش داد و از هزینه‌های ناشی از تعویض مکرر آن جلوگیری کرد.

1. نصب دقیق و اصولی: مهم‌ترین نکته در عملکرد صحیح فنر قالب، نصب آن در مسیر درست و به‌صورت کاملاً عمود است. نصب ناصحیح باعث می‌شود نیرو به‌طور یکنواخت به فنر وارد نشود و این مسئله در درازمدت باعث خم شدن، پیچ‌خوردگی یا شکستن فنر خواهد شد.

2. روغن‌کاری و تمیزکاری منظم: انباشت گردوغبار، زنگ‌زدگی و خشکی سطوح فلزی، از عوامل اصلی کاهش طول عمر فنرها هستند. استفاده از روان‌کننده‌های صنعتی و پاک‌سازی دوره‌ای محیط قالب، موجب کاهش اصطکاک، جلوگیری از خوردگی و روان‌تر شدن حرکت فنر می‌شود.

3. جلوگیری از بارگذاری بیش از حد: هر فنر دارای یک حد فشردگی مشخص و استاندارد است. اگر فنر بیش از 25 تا 30 درصد از طول آزاد خود فشرده شود، تنش داخلی آن افزایش یافته و با گذشت زمان خاصیت ارتجاعی‌اش را از دست می‌دهد. این مسئله می‌تواند منجر به کاهش فشار، شکست یا خستگی زودهنگام فنر شود.

4. استفاده از بوش یا کاور محافظ: در قالب‌هایی که فنر در معرض حرکت جانبی یا انحراف قرار دارد، بهتر است از بوش یا روکش فلزی محافظ استفاده شود. این ابزار علاوه بر جلوگیری از انحراف فنر، مانع ورود آلودگی و آسیب‌های محیطی نیز می‌شود.





فنر قالب چه کاربردهایی دارد؟

فنرهای قالب تنها مخصوص قالب‌سازی نیستند. از جمله کاربردهای مهم آن‌ها می‌توان به موارد زیر اشاره کرد:

• قالب‌های تزریق پلاستیک

• قالب‌های پرس‌کاری سرد و گرم

• تجهیزات خودروسازی

• ماشین‌آلات بسته‌بندی

• دستگاه‌های CNC

• تجهیزات صنایع هوافضا و دفاعی



جمع‌بندی

انتخاب فنر قالب مناسب، برخلاف ظاهر ساده‌اش، به دقت بالا و درک دقیق از نیازهای فنی بستگی دارد. چرا که فنر، یکی از حیاتی‌ترین اجزای قالب به‌شمار می‌رود و انتخاب اشتباه آن می‌تواند نه‌تنها عملکرد قالب را مختل کند، بلکه به سایر اجزای سیستم نیز آسیب وارد نماید. به همین دلیل، خرید فنر قالب نباید تنها بر اساس قیمت یا ظاهر انجام شود.

در گام اول، باید به فشار کاری موردنیاز و کد رنگی فنر دقت کنید؛ چرا که این رنگ‌ها به‌صورت استاندارد میزان تحمل فشار فنر را نشان می‌دهند. سپس باید ابعاد دقیق محل نصب، شامل قطر خارجی، طول آزاد و کورس فشرده‌سازی را به‌درستی اندازه‌گیری کنید. حتی چند میلی‌متر خطا در طول یا قطر، می‌تواند عملکرد فنر را مختل کرده یا باعث شکست آن شود.

از طرف دیگر، کیفیت ساخت و اعتبار برند نکته‌ای نیست که بتوان از آن چشم‌پوشی کرد. استفاده از فنرهای بی‌نام و نشان، هرچند در نگاه اول مقرون‌به‌صرفه به‌نظر می‌رسد، اما در عمل هزینه‌های بیشتری به شما تحمیل می‌کند. فنرهای باکیفیت، عمر بیشتری دارند، عملکرد یکنواخت‌تری ارائه می‌دهند و ریسک خرابی قالب را کاهش می‌دهند.

در نهایت، اگر در انتخاب مدل مناسب تردید دارید، حتماً با مشاور فنی یا یک مهندس قالب‌سازی مشورت کنید. خوشبختانه در مجموعه ابزار ماتریس این امکان برای شما فراهم است تا با کمک مشاوران تخصصی، مناسب‌ترین فنر قالب را بر اساس نیاز کاری‌تان انتخاب کنید. تنوع برندهای معتبر، مشخصات فنی دقیق، و مشاوره‌ی اصولی، باعث شده بسیاری از قالب‌سازان حرفه‌ای، انتخاب فنر قالب را به ابزار ماتریس بسپارند. اگر برای شما هم کیفیت و دوام اهمیت دارد، از این فرصت استفاده کنید.
