بوش قالب چیست و چرا انتخاب درست آن در قالب‌سازی حیاتی است؟

بوش قالب چیست؟

بوش قالب (Die Bushing) یکی از قطعات کلیدی در ساختار قالب‌های صنعتی است که به‌منظور هدایت و تثبیت حرکت میل راهنما (Guide Pin) در هنگام باز و بسته شدن قالب مورد استفاده قرار می‌گیرد. این قطعه معمولاً به شکل استوانه‌ای و از جنس فلزات سخت‌کاری‌شده مانند فولاد ابزار، فولاد آلیاژی یا برنز ساخته می‌شود و درون کفشک قالب یا صفحات بالایی و پایینی (Die Plates) نصب می‌گردد. از دید فنی، بوش قالب یک قطعه اصطکاک‌گیر است که هم از نظر مکانیکی و هم از لحاظ عملکردی نقش بسیار مهمی در هماهنگی اجزای متحرک قالب ایفا می‌کند.

در فرآیند قالب‌سازی، دقت یکی از مهم‌ترین عوامل در تضمین کیفیت قطعه نهایی است. بوش قالب با هدایت دقیق حرکت میل راهنما، باعث می‌شود که صفحات قالب در هنگام بسته شدن به‌طور کاملاً هماهنگ روی یکدیگر قرار گیرند. این دقت در هم‌راستایی، ضمن جلوگیری از لقی و جابجایی ناخواسته، کیفیت تولید را افزایش داده و از ایجاد خطاهای ساختاری در قطعه جلوگیری می‌کند.

از دیگر وظایف مهم بوش، کاهش اصطکاک بین قطعات متحرک است. از آن‌جایی که میل راهنما در هر سیکل کاری بارها درون بوش حرکت می‌کند، اگر سطح تماس آن‌ها به‌درستی طراحی و ساخته نشده باشد، به‌مرور دچار ساییدگی شده و باعث کاهش دقت و ایجاد خوردگی در سطح تماس می‌شود. بوش‌های با کیفیت بالا معمولاً دارای تلرانس‌های دقیق و سطح داخلی پرداخت‌شده هستند که اصطکاک را به حداقل رسانده و امکان حرکت روان و مداوم میل را فراهم می‌کنند.

همچنین، بوش قالب به عنوان یک قطعه محافظتی نیز شناخته می‌شود. در واقع، این قطعه با جلوگیری از تماس مستقیم میل راهنما با بدنه کفشک، مانع از ایجاد سایش و آسیب در اجزای اصلی و گران‌قیمت قالب می‌شود. در صورت خرابی یا سایش بوش، تعویض آن بسیار آسان‌تر و کم‌هزینه‌تر از تعویض کل صفحه قالب یا میل راهنما است. از این رو، بوش نوعی قطعه مصرفی محافظ به حساب می‌آید که استفاده از آن به‌نوعی نوعی استراتژی نگهداری پیشگیرانه در صنعت قالب‌سازی محسوب می‌شود.

یکی دیگر از نقش‌های مهم بوش، تضمین هم‌محوری بین اجزای قالب است. اگر بوش و میل راهنما از کیفیت یا دقت کافی برخوردار نباشند، حتی با وجود تنظیمات دقیق اولیه، به مرور زمان اختلال در هم‌راستایی صفحات قالب اتفاق می‌افتد. این موضوع می‌تواند باعث تولید قطعات معیوب، افزایش ضایعات، و حتی خرابی اجزای حیاتی قالب شود.

در مجموع، بوش قالب هرچند که از نظر ابعاد و ظاهر قطعه‌ای ساده و کوچک است، اما نقشی بسیار تعیین‌کننده در دقت، دوام، بهره‌وری و کیفیت نهایی محصولات تولیدی ایفا می‌کند. به همین دلیل، شناخت عملکرد، جنس، نوع و استانداردهای مربوط به بوش، برای تمامی مهندسان و متخصصان قالب‌سازی امری ضروری و حرفه‌ای است.





کاربرد بوش قالب در صنعت قالب‌سازی

بوش‌ها در انواع قالب‌های فلزی، تزریق پلاستیک، فورج و قالب‌های دایکست (Die Casting) استفاده می‌شوند. وظیفه اصلی آن‌ها، هدایت دقیق حرکت عمودی میل راهنما است تا دو نیمه قالب به‌درستی روی‌هم منطبق شوند. این دقت در هماهنگی، کیفیت نهایی قطعه تولیدی را تعیین می‌کند.



انواع بوش قالب

بوش‌های قالب بسته به نوع قالب، شرایط کاری، سرعت تولید و دقت مورد نیاز، در انواع مختلفی طراحی و تولید می‌شوند. هر نوع بوش ویژگی‌ها، مزایا و کاربردهای خاص خود را دارد. در ادامه با مهم‌ترین انواع آن آشنا می‌شویم:

1. بوش ساده (Straight Bushing)

این نوع از بوش‌ها رایج‌ترین و پایه‌ای‌ترین مدل هستند. ساختار آن‌ها بسیار ساده بوده و فاقد هرگونه سیستم لغزشی مانند ساچمه یا بلبرینگ هستند. عملکرد آن صرفاً بر اساس تماس مستقیم بین میل راهنما و سطح داخلی بوش است. بوش ساده معمولاً در قالب‌هایی با سرعت و دفعات کاری متوسط به پایین کاربرد دارد و از نظر اقتصادی نیز مقرون‌به‌صرفه است.

2. بوش ساچمه‌ای (Ball Bearing Bushing)

این مدل دارای ردیف‌هایی از ساچمه‌های فولادی سخت‌کاری‌شده در بین میل راهنما و بوش است. وجود ساچمه‌ها باعث کاهش اصطکاک، افزایش نرمی حرکت و کاهش استهلاک می‌شود. این بوش‌ها برای قالب‌هایی با سیکل کاری بالا، سرعت زیاد و دقت بالا بسیار مناسب هستند. در قالب‌های دایکست، پلاستیک و پانچ‌کاری دقیق، بوش ساچمه‌ای کاربرد فراوانی دارد.

3. بوش مخروطی (Tapered Bushing)

این بوش‌ها دارای طراحی مخروطی شکل هستند که امکان هدایت نرم‌تر و هم‌راستایی دقیق‌تر را فراهم می‌کند. استفاده از این بوش در قالب‌هایی که نیاز به دقت ابعادی بالا دارند، باعث افزایش کیفیت قطعه نهایی می‌شود.

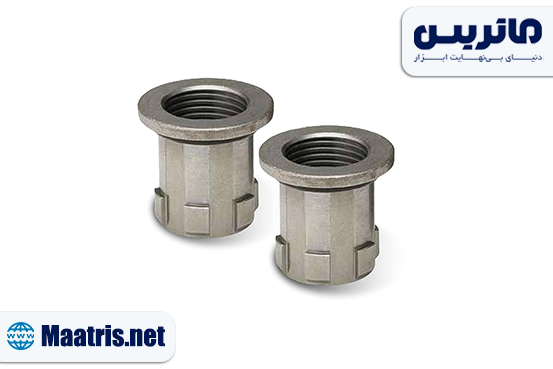

4. بوش فلنچ‌دار (Flanged Bushing)

در این نوع، بوش فلنچ دار یک لبه دایره‌ای در انتهای بوش تعبیه شده است که برای نصب دقیق‌تر و استحکام مکانیکی بالاتر روی کفشک به کار می‌رود. فلنچ از جابجایی یا نفوذ بوش در کفشک جلوگیری می‌کند و مونتاژ آن را آسان‌تر می‌سازد.

5. بوش با لایه برنزی (Bronze-plated Bushing)

این بوش‌ها دارای روکش داخلی از برنز یا آلیاژهای دارای خاصیت روان‌کاری طبیعی هستند. چنین طراحی‌ای باعث کاهش قابل توجه اصطکاک، مقاومت در برابر سایش و افزایش عمر مفید بوش می‌شود. این مدل برای شرایطی که روان‌کاری منظم ممکن نیست یا سرعت حرکت بالا است، انتخاب مناسبی است.





جنس بوش قالب

انتخاب جنس مناسب برای بوش، مستقیماً روی طول عمر قالب و دقت آن تأثیر دارد. رایج‌ترین جنس‌ها شامل موارد زیر هستند:

• فولاد سخت‌کاری‌شده (مثل SKD11 یا SUJ2): برای مقاومت بالا در برابر سایش

• فولاد کروم‌دار یا آلیاژی: مقاوم در برابر خوردگی و فشارهای سنگین

• برنز یا فسفر برنز: برای اصطکاک پایین و کاربردهای سبک‌تر

• آلومینیوم آنودایزشده (در برخی کاربردهای خاص)

در کاربردهای سنگین و با دمای بالا، بوش‌هایی با عملیات حرارتی و سختی بالا (حدود 58-62 راکول C) استفاده می‌شود.



چرا انتخاب درست بوش قالب اهمیت دارد؟

 1. دقت در تولید قطعه:
بوش، عامل کلیدی در هم‌راستایی میل راهنما و صفحات قالب است. انتخاب اشتباه منجر به انحراف قطعات و تولید ضایعات می‌شود.

 2. کاهش استهلاک و هزینه نگهداری:
بوشی با کیفیت پایین یا نصب غیراستاندارد، منجر به ساییدگی سریع‌تر میل راهنما و کفشک می‌شود.

 3. افزایش عمر قالب:
بوش خوب از اصطکاک، لرزش، و ضربات جلوگیری می‌کند که باعث افزایش عمر کلی سیستم قالب می‌شود.

 4. کاهش زمان توقف تولید:
بوش معیوب، یکی از دلایل شایع توقف تولید در خطوط پرسرعت است. انتخاب صحیح، بهره‌وری را بالا می‌برد.





نکات مهم در خرید بوش قالب

1. تطابق کامل با میل راهنما

اولین و مهم‌ترین نکته، هم‌خوانی قطر داخلی بوش با قطر میل راهنما است. کوچک‌ترین عدم تطابق در تلرانس بین این دو قطعه، می‌تواند باعث گیر کردن یا لقی در حرکت شود. معمولاً بوش‌ها با تلرانس دقیق H7 ساخته می‌شوند تا حرکت روان و بدون لقی فراهم شود.

2. بررسی جنس و عملیات حرارتی

جنس بوش باید متناسب با نوع کاربرد و بار وارد بر آن انتخاب شود. برای قالب‌های صنعتی و پرس‌های سنگین، استفاده از فولاد سخت‌کاری‌شده، فولاد ابزار یا مدل‌های ساچمه‌ای توصیه می‌شود. عملیات حرارتی روی سطح داخلی بوش نیز باعث افزایش مقاومت در برابر سایش و خوردگی می‌گردد.

3. دقت ابعادی و تلرانس ساخت

دقت در ساخت و پرداخت سطح داخلی بوش اهمیت زیادی دارد. سطح داخلی باید کاملاً صیقلی و بدون زبری باشد تا از اصطکاک غیرضروری جلوگیری شود. همچنین، تلرانس‌ها باید مطابق استانداردهای طراحی قالب (مثل ISO یا JIS) باشد.

4. برند تولیدکننده

انتخاب برند معتبر باعث اطمینان از کیفیت ساخت، طول عمر بالا و پشتیبانی فنی خواهد شد. برندهای بین‌المللی مانند Danly، Misumi، Punch، Futaba و Daido گزینه‌هایی مطرح هستند. در بازار ایران نیز برندهای داخلی نظیر شتاب صنعت، پایا صنعت و دقیق‌سازان محصولات قابل‌اعتماد و اقتصادی تولید می‌کنند.

5. نوع نصب (پرسی یا پیچی)

بوش‌ها معمولاً به دو روش پرسی یا پیچی روی کفشک قالب نصب می‌شوند. مدل پرسی برای مواقعی مناسب است که فضای کمی وجود دارد و بوش باید کاملاً در جای خود فیکس شود. در حالی که مدل‌های پیچی، امکان باز و بست آسان‌تر و تعمیر سریع‌تر را فراهم می‌کنند. نوع نصب را باید با توجه به طراحی قالب و سهولت تعمیرات انتخاب کرد.



اشتباهات رایج در انتخاب بوش قالب

• عدم توجه به تلرانس‌ها: استفاده از بوش‌هایی با تلرانس نادرست باعث لق شدن یا گیرکردن میل می‌شود.

• عدم روغن‌کاری مناسب: برخی کاربران تصور می‌کنند بوش نیازی به نگهداری ندارد.

• ترکیب برندهای ناسازگار: استفاده از میل و بوش از دو برند متفاوت با استانداردهای غیر هم‌خوان می‌تواند مشکل‌ساز شود.

• نادیده‌گرفتن نوع قالب: در قالب‌های تزریق پلاستیک، استفاده از بوش فلزی معمولی می‌تواند منجر به آسیب قطعات شود.





نکات نصب و نگهداری بوش قالب

• بوش باید با پرسی دقیق و بدون ضربه در جای خود قرار گیرد.

• از روغن‌کاری دوره‌ای استفاده شود، مخصوصاً در قالب‌هایی با کارکرد مداوم.

• هرچند وقت یک‌بار بازرسی چشمی از سایش سطح داخلی انجام شود.

• استفاده از روکش‌ یا محافظ ضد گردوغبار در محیط‌های آلوده توصیه می‌شود.



جمع‌بندی

در نگاه اول، شاید بوش قالب قطعه‌ای ساده و کم‌اهمیت به نظر برسد؛ اما با نگاهی دقیق‌تر به عملکرد یک قالب صنعتی، می‌توان دریافت که این قطعه کوچک نقش بسیار بزرگی در دقت، تکرارپذیری، و عمر مفید قالب ایفا می‌کند. بوش قالب به‌عنوان رابط بین میل راهنما و کفشک، نه‌تنها وظیفه هدایت دقیق و نرم اجزای متحرک را برعهده دارد، بلکه به‌طور مؤثری از بروز لقی، اصطکاک بیش‌ازحد، و فرسایش زودهنگام در قالب جلوگیری می‌کند.

انتخاب نادرست یا بی‌توجهی به مشخصات فنی بوش، می‌تواند منجر به اختلال در تولید، افزایش ضایعات، کاهش دقت و در نهایت، تحمیل هزینه‌های پنهان در فرآیند نگهداری شود. اینجاست که انتخاب یک بوش باکیفیت و سازگار با ساختار قالب، اهمیت خود را نشان می‌دهد. توجه به جنس، نوع طراحی، برند تولیدکننده و روش نصب از جمله عوامل حیاتی در خرید بوش مناسب هستند.

اگر در فکر افزایش بهره‌وری خط تولید، کاهش خرابی قالب و بهبود کیفیت نهایی قطعات هستید، انتخاب درست بوش قالب را نباید نادیده بگیرید. خوشبختانه امروزه منابع تخصصی معتبری وجود دارند که امکان انتخاب و خرید حرفه‌ای این قطعات را فراهم کرده‌اند.

در پایان، اگر به دنبال خرید بوش قالب استاندارد، دقیق و مناسب با نیاز صنعتی خود هستید، پیشنهاد می‌کنیم نگاهی به مجموعه محصولات فروشگاه ابزار ماتریس بیندازید. این مجموعه با ارائه تنوعی از بوش‌های ساده، ساچمه‌ای، فلنچ‌دار و برندهای معتبر داخلی و خارجی، می‌تواند انتخابی مطمئن برای مهندسان و فعالان حرفه‌ای صنعت قالب‌سازی باشد.
