خرید هلدر تراشکاری با کیفیت؛ مقایسه انواع هلدر تراشکاری و اینسرت الماس

چرا هلدر بی‌کیفیت، قاتل خاموش اینسرت الماس شماست؟

وقتی در حال براده‌برداری از یک شفت فولادی با دور بالا هستید، نوک ابزار شما فشار شعاعی و حرارت وحشتناکی را تحمل می‌کند. در این شرایط بحرانی، اگر ابزارگیر شما از جنس آهن نرم باشد یا دهانه (نشیمنگاه) آن به مرور زمان کمی گشاد شده باشد، الماس در جای خود دچار لقی میکروسکوپی می‌شود.

همین لقی کوچک کافیست تا پدیده ارتعاش (Chatter) کل دستگاه تراش را فرا بگیرد، سطح قطعه‌کار شما کدر و زبر شود و در نهایت لبه برشی الماس در کسری از ثانیه خرد شود. بسیاری از کارگاه‌داران برای حل این مشکل، مدام برند اینسرت الماس خود را عوض می‌کنند و هزینه‌های سنگینی می‌پردازند؛ غافل از اینکه مشکل از پایه و اساس، یعنی خود هلدر است. یک هلدر استاندارد مانند یک ستون فقرات عمل می‌کند، تمام فشارها را به خود جذب کرده و اجازه نمی‌دهد کوچک‌ترین لرزشی به الماس منتقل شود.

هلدر تراشکاری (Tool Holder) دقیقاً چه وظیفه‌ای بر عهده دارد؟

هلدر تراشکاری یا ابزارگیر، یک بلوک فولادی مهندسی‌شده است که وظیفه نگهداری، قفل کردن و موقعیت‌دهی دقیق اینسرت الماس را بر عهده دارد. الماس‌های تراشکاری (از جنس تنگستن کارباید) به شدت سخت اما شکننده‌اند و به تنهایی نمی‌توانند روی تارت (Turret) یا ابزارگیر دستگاه بسته شوند.

هلدرها به عنوان یک واسطه قدرتمند، الماس را در زاویه برشی مناسب (هندسه برش) نگه می‌دارند، حرارت تولید شده در نوک ابزار را به بدنه خود منتقل کرده و نیروی ماشین‌کاری را به سمت بستر دستگاه دفع می‌کنند تا عملیات تراشکاری با بالاترین دقت و ایمنی انجام شود.

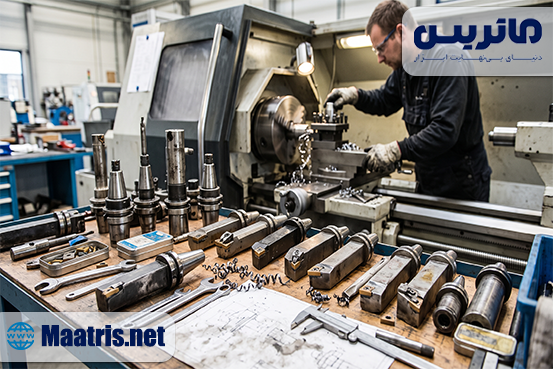

مقایسه انواع هلدر تراشکاری بر اساس نوع عملیات

برای اینکه خرید هلدر تراشکاری را با دید بازتری انجام دهید، باید بدانید که دنیای ابزارگیرها چقدر وسیع است. هر عملیاتی نیاز به فرم بدنه خاصی دارد. در اینجا اصلی‌ترین مدل‌ها را با هم مقایسه می‌کنیم:

• 1. هلدرهای روتراش (External Turning Holders): این مدل‌ها دارای شفت‌های مربعی یا مستطیلی هستند و برای براده‌برداری از سطح بیرونی قطعات استفاده می‌شوند. به دلیل فضای باز محیط کار، این هلدرها بسیار قطور و صلب طراحی می‌شوند تا سنگین‌ترین بارها را بدون لرزش تحمل کنند.
• 2. هلدرهای داخل تراش (Boring Bars): وقتی قرار است سوراخی را گشاد کنید، به یک هلدر استوانه‌ای با طول زیاد نیاز دارید. مقایسه این مدل با روتراش‌ها نشان می‌دهد که داخل‌تراش‌ها به دلیل طول معلق زیاد، به شدت مستعد لرزش هستند و خرید هلدر تراشکاری با کیفیت در این بخش (مخصوصاً مدل‌های ضد ارتعاش) اهمیت دوچندانی دارد.
• 3. هلدرهای برش و شیارزنی (Parting & Grooving): این هلدرها تیغه‌ای شکل هستند تا بتوانند در عمق شیار یا برای قطع کردن قطعه نفوذ کنند. سیستم نگهدارنده در این مدل‌ها معمولاً به صورت فنری یا گُوِه‌ای است تا الماس در شیارهای تنگ گیرپاژ نکند.
• 4. هلدرهای رزوه‌زنی (Threading Holders): نشیمنگاه این هلدرها به گونه‌ای طراحی شده که اینسرت الماس‌های دنده‌زنی با زاویه دقیقی روی آن‌ها بنشیند تا گام پیچ (دنده) با بالاترین دقت ممکن روی قطعه ایجاد شود.

آشنایی با سیستم‌های گیرش (قفل‌کننده) در انواع ابزارگیر

یکی از مهم‌ترین تفاوت‌ها در مقایسه هلدرها، مکانیزمی است که اینسرت را سر جای خود سفت می‌کند. سیستم قفل‌کننده تاثیر مستقیمی بر سرعت تعویض ابزار و صلبیت آن دارد:

• سیستم پیچی (S Type): ساده‌ترین نوع است که یک پیچ مستقیماً از وسط الماس رد شده و آن را به بدنه می‌دوزد. این سیستم کمترین فضا را اشغال می‌کند و برای هلدرهای ظریفِ داخل‌تراش عالی است.
• سیستم روبنددار (C Type): یک قطعه فولادی مجزا (روبند) از بالا روی الماس فشار می‌آورد. این مدل، الماس را به شدت محکم نگه می‌دارد و برای تراشکاری‌های خشن (Roughing) و استفاده از الماس‌های بدون سوراخ مرکزی مناسب است.
• سیستم اهرمی (P Type): محبوب‌ترین و پرکاربردترین مدل در کارگاه‌هاست. یک پین اهرمی از داخل سوراخ، الماس را به سمت دیواره‌های نشیمنگاه می‌کشد و قفل می‌کند. تعویض الماس در این مدل بسیار سریع و راحت است.
• سیستم گیرش دوگانه (M Type): ترکیبی از پین مرکزی و روبند بالایی است که بالاترین قدرت نگهداری را برای شرایط ماشین‌کاری بسیار سنگین و وقفه‌دار (Interrupted Cut) فراهم می‌کند.

چگونه هلدر مناسب برای اینسرت الماس خود انتخاب کنیم؟

خرید هلدر و اینسرت الماس یک جاده دوطرفه است؛ یعنی هندسه هلدر باید دقیقاً با هندسه الماس شما همخوانی داشته باشد. روی بدنه تمام هلدرهای استاندارد، کدهایی بر اساس استاندارد ISO حک شده است (مثلاً PCLNR 2525 M12).

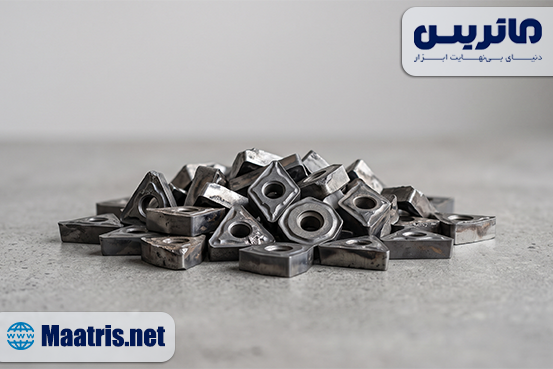

حرف اول این کد، نشان‌دهنده نوع سیستم گیرش (مثل P برای اهرمی) و حرف دوم نشان‌دهنده شکل الماسی است که روی آن می‌نشیند. مثلاً هلدرهایی که حرف دوم آن‌ها C است، فقط مخصوص الماس‌های لوزی 80 درجه (مانند CNMG) هستند. هلدرهای دارای حرف D برای الماس‌های لوزی 55 درجه (DNMG)، و حرف T برای الماس‌های مثلثی شکل طراحی شده‌اند. شما باید با توجه به نوع قطعه و زوایای قطعه‌کار، ابتدا اینسرت مناسب را انتخاب کرده و سپس هلدر متناسب با آن را بخرید.





راهنمای خرید هلدر تراشکاری با کیفیت (نکات طلایی)

برای اینکه بودجه کارگاه هدر نرود و ابزاری بخرید که سال‌ها زیر فشارهای سنگین برایتان کار کند، حتماً پیش از خرید به این 3 فاکتور اساسی دقت کنید:

1. همخوانی سایز شفت با تارت دستگاه: مهم‌ترین نکته این است که ابعاد دنباله هلدر (مثلاً 20 در 20 یا 25 در 25 میلی‌متر) کاملاً کیپ و بدون خلاصی درون ابزارگیر دستگاه تراش شما بنشیند تا جلوی لرزش گرفته شود.
2. عملیات سخت‌کاری بدنه (Heat Treatment): هلدرهای ارزان‌قیمت از آهن‌های معمولی ساخته می‌شوند. بعد از چند بار تعویض الماس، نشیمنگاه آن‌ها له شده و گشاد می‌شود. حتماً هلدری بخرید که رنگی تیره و کدر دارد؛ این رنگ نشان می‌دهد که عملیات حرارتی روی آن انجام شده و در برابر سایش مقاوم است.
3. قابلیت خنک‌کاری داخلی (Coolant Through): در مدل‌های حرفه‌ای، داخل بدنه هلدر مجرایی تعبیه شده تا آب‌صابون با فشار بالا مستقیماً به نوک اینسرت الماس پاشیده شود. این ویژگی برای تخلیه براده و افزایش سه برابری عمر الماس معجزه می‌کند!

چه عواملی بر قیمت هلدر تراشکاری تاثیر می‌گذارند؟

استعلام قیمت و پیدا کردن هلدر تراشکاری با قیمت مناسب، همیشه یکی از دغدغه‌های مدیران تولید است. قیمت این ابزار به چند پارامتر بستگی دارد:

اول از همه برند و کشور سازنده است. برندهای اورجینال اروپایی، ژاپنی و تایوانی به دلیل استفاده از متریال درجه یک و دقت ماشین‌کاری میکرونی، گران‌تر هستند؛ اما در عوض الماس‌های شما را نمی‌شکنند و در بلندمدت بسیار اقتصادی‌ترند.

عامل دوم، ابعاد و سایز هلدر است. هرچه سایز شفت بزرگتر باشد، قیمت آن بیشتر است. عامل سوم نیز، تکنولوژی ساخت است؛ هلدرهای ضدارتعاش (Silent Tools) یا مدل‌های دارای سوراخ آب‌صابون داخلی، قیمت بالاتری نسبت به هلدرهای ساده و معمولی دارند.
